Как выглядят литиевые аккумуляторы?
Большинство устройств из лития заключено в призматический корпус, однако некоторые модели обладают цилиндрической формой. В применяются рулонные электроды не сепараторы. Корпус производится из алюминия или стали. Положительный полюс выходит на корпусную крышку.
В призматических конфигурациях электроды имеют вид прямоугольных пластинКак переделать ядерный реактор на валяется дешевый шуруповерт на 18 вольт с дохлым. Для обеспечения безопасности в батарее предусмотрено устройство, выступающее регулятором всех процессов не размыкающее электрическую цепь при критических ситуациях. Повышенная герметизация корпуса не дает вытекать наружу электролиту не проникать внутрь кислороду не влаге.
Защита для АКБ и переделка контроллера аккумуляторов.
С аккумуляторами разобрались, продолжаем нашу переделку аккумулятора шуруповерта под Li-ion.
Литию нужен контроллер защиты. Который будет защищать аккумуляторные банки от перегрузки по току, переразряда, перезаряда, а так же балансировать банки при зарядке.
Из тех, что я пробовал по соотношению цена качество, мне больше понравился такой контроллер.
Отлично работает. С нагрузкой справляется. Но есть и свои минусы. Защита не снимается автоматически. Для ее снятия нужно подать напряжение на АКБ ну или просто поставить его на зарядку на пару секунд.
Второй недочет на некоторых шуруповертах может срабатывать защита при резком нажатии на курок шуруповерта, да и вообще настроена она не под наши банки (которые легко справятся с токами и побольше), а исходя из даташита на ключевые транзисторы (которые тоже рассчитаны на больший ток) контроллера защиты аккумуляторов ее можно загрубить.
Оба недочета я исправил следующим образом.
Доработка контроллера литиевых аккумуляторов. На рисунке платы видим два смд резистора с маркировкой R010. Их номинал 0.01 Ом каждый. Они задают на какой ток нагрузки будет срабатывать защита.
Я добавил еще один такой же резистор 0.01 Ом на свой контроллер аккумуляторов см. схему. К нему можно еще добавить пленочный конденсатор, как раз полезно, чтобы при резком нажатии на курок не срабатывала защита.
Верхняя часть схемы отвечает за режим «Power». При включеном положении транзисторные ключи вообще не работают и нагрузки на них нет. Но и защиты тоже. Поэтому этот режим лучше не использовать.
Предохранитель на 15 Ампер в данном режиме осуществляет защиту по току. Ставим на свой вкус. Диод берем по мощнее. У меня стоят два импульсных диода в параллель на 6А каждый (вместе 12А), то что под руку попалось в общем.
Можно подключить маленький цифровой вольтметр, например, такой чтобы следить за контролем разряда.
Я подключил вместо вольтметра самодельный индикатор разряда настроенный на 12В. Его сработка совпадает со сработкой платы защиты при работе в обычном режиме.
Так же для наглядности параллельно индикатору разряда (на схеме это вольтметр) подключил светодиод через 2КОм резистор, чтобы сразу видеть когда включен режим «Power».
Для работы шуруповертом режим «Power» я практически не использую, но он нужен для снятия сработавшей защиты. Просто переключаем туда и обратно и можно крутить дальше.
.
Банки паяем по схемке ниже:
Запихал все это дело обратно в корпус.
Такой у меня получился переключатель в режим «Power». Он же используется для сброса защиты.
Сзади расположились два индикатора. Красный светодиод оповещает о включенном режиме «Power». Желтый загорается при включенном режиме «Power», когда аккумулятор сядет до 12 вольт.
Так же добавил розетку. USB с напряжением аккумулятора. Главное, чтобы ни кто по ошибке не вставил телефон подзарядить:) Использую на стройке для прослушивания адаптированного приемника и светодиодной лампы.
Уже месяц тестирую новую переделку аккумулятора под литий, теперь мне все нравиться. АКБ долго не садиться. Шурик легко справляется с большими нагрузками.
Осталось еще одно. Быстрая зарядка, как в топовых моделях:)
Основания и сложности переделки
Преимущества и недостатки LI Ion
Прежде всего, отметим, что старые никель-кадмиевые батареи вполне надёжны, недороги и могут работать в условиях низких температур, выдерживая большое количество циклов заряда-разряда. Однако они имеют одно нехорошее свойство, состоящее в постепенной потере ёмкости, если ставить их на зарядку, не дождавшись полного разряда (так называемый «эффект памяти»).
Необходимость в переделке шуруповерта на литиевые аккумуляторы 18650 объясняется рядом преимуществ последних, основными из которых являются:
- Большая емкость, позволяющая продлить время эксплуатации прибора;
- Заметно меньшие, чем у других батарей габариты и вес (фото ниже);
- Способность хорошо «держать» заряд, находясь не под нагрузкой;
- Отсутствие эффекта памяти, характерного для старых батарей.
Однако и у новых литиевых аккумуляторов имеется недостаток, заключающийся в ухудшении параметров при полном их разряде. При напряжениях более 4,2 и менее 2,7 Вольт они «чувствуют» себя не очень комфортно. Именно поэтому ещё при производстве эти изделия оснащаются встроенными контроллерами, защищающими их от КЗ, перенапряжений и глубокого разряда.
Обратите внимание! Встроенный электронный регулятор автоматически отключает их при размыкании питающей цепи, или когда аккумулятор шуруповерта находится вне отсека рабочего инструмента. Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами
Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами
Ещё одним минусом переделки аккумулятора шуруповерта на литий является неприспособленность новых батарей для функционирования при низких температурах. Однако все эти недостатки с лихвой перекрываются уже рассмотренными ранее достоинствами.
Проблемные места
Для реализации обозначенных выше преимуществ потребуется решить ряд вопросов, возникающих при переделке аккумулятора шуруповерта на li-ion, а именно:
- Рабочие габариты нового изделия, определяемые из его обозначения (диаметр – 18 мм, длина – 65 мм) не совпадают с размерами заменяемых элементов;
- Полноценная замена аккумуляторов возможна лишь при условии доработки батарейного отсека, позволяющей поместить плату контроллера и жгут соединительных проводов;
- При переделке также должна учитываться разность напряжений каждого из элементов сборного источника, состоящего из нескольких акб (1,2 Вольта у никель-кадмиевых против 3,7 Вольт у LI Ion).
Важно! С учётом данного обстоятельства необходимо заранее попытаться подогнать суммарное напряжение нескольких новых элементов под старое его значение (на рисунке ниже приведены никель-кадмиевые батареи). Никель-кадмиевые элементы
В отдельных случаях добиться совпадения питающих напряжений не удаётся совсем, что заставляет отказаться от переделки или искать другие, подходящие по этому параметру изделия
При этом важно соблюдать меру и просчитать экономическую целесообразность перехода на li ion 18650 (иначе модернизация может оказаться дороже самого инструмента)
Преимущества литий-ионных аккумуляторов
Никель-кадмиевые батареи владеют низкой ценой, выдерживают много зарядных циклов, не страшатся низких температур. Но ёмкость батареи будет понижаться, если поставить ее на заряд, не дождавшись полного разряда (эффект памяти).
Литий-ионные батареи имеют последующие достоинства:
- высочайшая емкость, которая обеспечит большее время работы шуруповерта;
- наименьшие размеры и вес;
- отлично сохраняет заряд в нерабочем состоянии.
Но литиевый аккумулятор для шуруповерта плохо выдерживает полный разряд, потому заводские инструменты на таких аккумах оснащают дополнительными платами, защищающими работу батареи от перегрева, КЗ, лишнего заряда во избежание взрыва, полного разряда. При установке микросхемы конкретно в аккумулятор происходит размыкание цепи, если неиспользуемая батарея находится раздельно от инструмента.
Технология замены Ni-Cd на Li-ion в шуруповерте
Литиевые элементы отличаются долговечностью, поэтому многие владельцы шуруповертов думают о том, что заменять ими никель-кадмиевые изделия.
Технология замены включает несколько этапов, которым требуется обязательно следовать.
Определение количества Li-ion аккумуляторов
В основном параметры аккумулятора нанесены на нем самом либо на шуруповерте. Для определения количества необходимых элементов требуется разделить указанное на инструменте напряжение на 1,2В (это номинальное напряжение одной никелевой банки).
Чтобы выяснить, сколько литиевых деталей потребуется на замену, деление проводится на 3,7 В — это нормальный показатель для данного вида банок.
Полученный результат рекомендуется округлять в большую сторону, это не скажется негативно на инструменте, а просто увеличит немного его мощность.
Требуется правильно подобрать все необходимые элементы для замены
Выбор Li-ion аккумулятора
Производители предлагают литий-ионные и литий-полимерные элементы. Вторые отличаются меньшим размером и большей безопасностью, однако и стоят они дороже. При этом они не способны отдавать в работу большие токи. Поэтому специалисты рекомендуют брать обычные литий-ионные банки.
Лучше, если у элемента будут приваренные гибкие отводы, потому что подобные детали не любят повышенных температур и лишней пайки. Рекомендуется посмотреть несколько вариантов в магазинах, чтобы выбрать наиболее подходящую модель.
Как влияет величина напряжения аккумулятора на продолжительность работы шуруповерта
Вопрос о том, как влияет величина напряжения аккумулятора на длительность работы изделия, интересует многих. Чтобы понять какая мощность у изделия, требуется умножить напряжение на емкость батареи.
Выбор платы защиты BMS
Литий-ионные аккумуляторы требуют внимательного отношения и соблюдения определенных требований. Роль защиты выполняет плата BMS. Именно данный элемент не допускает превышение напряжения более 4,2 В и снижения меньше 2,55 В на один аккумулятор во время зарядки. Кроме того, элемент держит под контролем максимально допустимый ток и сохраняет необходимый баланс между батареями.
Основными параметрами при выборе является количество последовательно соединенных элементов. В интернете можно посмотреть таблицу, в которой указаны все необходимые параметры и с ее помощью подобрать подходящую плату.
Сделать замену можно даже в домашних условиях, главное — соблюдать последовательность
Блок питания для зарядки
Для литий-ионных аккумуляторов зарядные устройства выбирают, исходя из количества последовательно включенных аккумуляторов в батарее. Чем их больше, тем больше должно быть выходное напряжение.

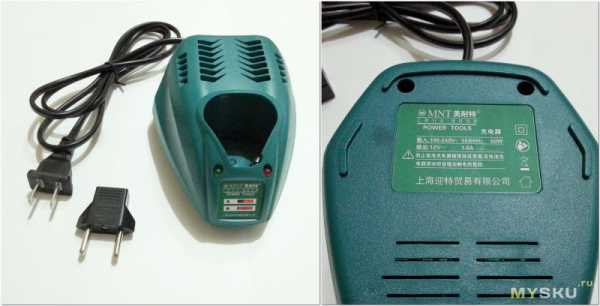

Зарядка аккумуляторов штатным ЗУ от шуруповерта
При желании можно приобрести специальную универсальную плату для литиевого аккумулятора. Ее устанавливают в родное зарядное устройство. Однако специалисты рекомендуют использовать не доработки, а подходящие зарядки именно для этого вида батарей.
Индикатор емкости литиевой батареи
Индикаторы встречаются светодиодные и цифровые. Вторые дешевле, но не удобны в использовании. Лучше выбирать светодиодные варианты, исходя из количества последовательно включенных аккумуляторов.
Держатель 18650 аккумуляторов
Держатели для аккумуляторов 18650 также лучше приобретать готовые. При желании можно найти в онлайн-магазинах хорошие варианты по приемлемым ценам.
Переделка шуруповерта на литиевые аккумуляторы 18650 14 В
При переделке шуруповертов разной мощности и фонариков с Ni-Cd на Li-ion, чаще используют аккумуляторы форм фактор 18650. Они легко встают в контейнер или гнездо, так как вместо двух-трех родных устанавливают один литиевый. Переделка АКБ шуруповерта должна вестись с учетом особенностей литиевых аккумуляторов на 18650.
Этот вид источников энергии не переносит глубокий разряд и излишний заряд. Значит, необходимо использовать платы управления величиной напряжения. Так как каждая батарея имеет свой характер, их заряд корректируется балансиром. Смысл переделки шуруповерта с напряжением на 14,4 В заключен в создании прибора с использованием литиевых аккумуляторов для облегчения ручного инструмента и повышения его работоспособности. Больше всего для этих целей подходят литиевые аккумуляторы 18650.
При подборе комплектующих, следует учесть, пусковой ток шуруповерта высок, необходимо выбрать соответствующий BMS на нужное количество банок и не менее чем на 30 А. Для переделки зарядки шуруповерта на литиевый аккумулятор необходимо запастись хорошим паяльником, не кислотным флюсом и толстыми проводами для выполнения перемычек.
Комплектация:
- Литий-ионные банки в количестве 4 шт.
- Контроллер li-ion аккумулятора на 4 банки, хорошо подходит CF-4S30A-A. В нее встроен балансир, контролирующий заряд каждого элемента.
- Термоклей, флюс для паяния ТАГС, припой.
- Термостойкий скотч;
- Соединительные перемычки или толстый провод в изоляции сечением не менее 0,75 квадрата, порезанный для мостиков.
Порядок работы по переделке шуруповерта под 18650:
- Разобрать корпус и извлечь из контейнера связку из 12 Ni-Cd элементов.
- Убрать гирлянду, оставив разъем с выводами «+» и «-» . Вместо термодатчика установится термопара от контроллера.
- Спаять сборку, учитывая, что нельзя использовать кислоту, только нейтральный флюс и чистый припой. В период соединения нельзя разогревать крышки. Работать точечно.
- Подключить балансировочные точки к контроллеру, согласно схеме. На плате разъемы предусмотрены.
- Соединить сборку с выводами плюса и минуса.

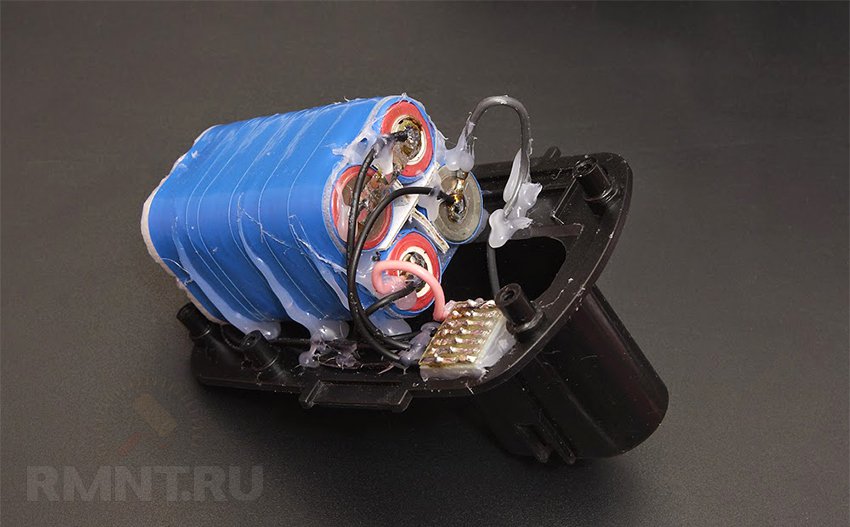

- Проверить работоспособность схемы. Если все работает, собранную АКБ, контроллер разместить в гнезде, закрепить с помощью герметика.
Если ЗУ не универсальное, потребуется дополнительная переделка. Шуруповерты на 12 V с универсальным зарядным устройством собирают так же, но используется защитная схема подключения 3х18650 3,7 В на литиевые аккумуляторы. Точно так же переделывается отвертка с использованием комплекта АКБ 18650 в количестве 2 элементов.
Особенности переделки
В большинстве моделей, по крайней мере «Интерскол», «Макита», «Хитачи» представлены универсальные механизмы. Это означает, что зарядник предназначен для питания батарей Ni-Mh и Li-Ion типа.
Особенности связаны с мощностью аккумуляторов. Новые и заменяемые изделия должны соответствовать друг другу. В противном случае возникнет сбой или разрыв цепи, о чем сигнализирует индикатор. При перегрузках или разрыве одновременно мигают красная и зеленая лампочка.
В ситуации, когда зарядное устройство не универсальное, ему потребуется переделка, также как и блоку питания. Процесс зависит от типа ЗУ и производителя, подразумевая практически полное выпаивание элементов платы, установку конденсатора, резисторов и их последующую настройку.
Наряду с этим существует универсальный способ трансформации ЗУ. Он связан с использованием платы BMS, стабилизирующей входное напряжение и ток. На рынке она имеет обозначение DC-DC StepDown, а непосредственно на плате присутствуют подстроечные резисторы. Модуль впаивают в схему зарядного устройства, используя соединения P+ и P- на плате и старые клеммы зарядки.
Методы соединения элементов батареи
Аккумулирующий энергию блок собирают одним из трех способов:
- Точечная сварка. Если нет дома в наличие сварочного аппарата, можно обратиться к специалистам. Эта техника соединения элементов в блок является наиболее предпочтительной.
- Пайка. Паяльник наверняка найдется в каждом доме. Но при спаивании все манипуляции нужно выполнять очень быстро, поскольку припой почти мгновенно охлаждается. Надо избегать длительного нагрева батареек. Высокие температуры повредят элементы. Если навыков пайки нет, лучше доверить работу специалисту.
- Кассеты. Альтернативный, но не самый надежный способ. Контакты, полученные в процессе, будут обладать существенным переходным сопротивлением. Значит, нужно быть готовым к тому, что при больших токах она будет быстро разрушаться. При помощи специальных кассет проводится быстрое соединение батареек в блок.
Чтобы напряжение суммировалось, а значение емкости не изменилось, нужно соединять элементы последовательно.
Переделка на литиевые аккумуляторы 12 вольт
Приведенный выше способ применяется для всех аккумуляторов. Вольтаж определяется параметрами блока питания. Отличия связаны с количеством батарей. Основная масса руководств по трансформации относится к 14 В агрегатам, где для замены используют 4 литиевых батареи 18650. Для 12 В устройства такого количества многовато. Здесь будет достаточно 3-х батарей 18650.
Переделка на литиевые аккумуляторы 18 вольт
Аналогичный подход применяется к 18 вольтовым изделиям. Здесь отличия, также связаны с численностью аккумуляторов. Батарея состоит из 5 единиц 18650, что обеспечивает ей сверх эффективную работу. Если процесс работы слишком интенсивен, шуруповерт даже отдает горелым. Поэтому впоследствии 5-й аккумулятор нередко удаляют.
Подробный видеоурок по переводу шуруповёрта на литий
Основные моменты, касающиеся сборки защищённых аккумуляторных батарей для переделки шуруповёрта под литиевые аккумуляторы
Выбор типа химии литиевых аккумуляторов
В первую очередь нужно определиться с выбором типа химии литиевых аккумуляторов. Здесь два варианта – либо литий железо фосфатные (LiFePO4), либо литий ионные (Li Ion). Но в любом случае при работе на такую мощную нагрузку нужно учитывать что аккумулятор должен быть способен отдавать необходимый ток без вреда для своего самочувствия! Разберем кратко особенности этих типов аккумуляторов.
Рабочая температура
Если предполагается пользоваться шуруповертом при минусовых температурах, то лучше выбрать литий железо фосфатные (LiFePO4) аккумуляторы. Диапазон температур при котором можно их разряжать -20 ~ 65 °С. У Li Ion емкость на морозе падает быстрее. Если работа в основном планируется при плюсовых температурах, то подойдут и те и другие. Но оба типа аккумуляторов (за исключением некоторых моделей LiFePO4) нельзя заряжать при отрицательной температуре. А верхний предел температуры при заряде у тех и других около 60°С.
Долговечность
Количество полных циклов заряд/разряд у LiFePO4 аккумуляторов более 1000, у Li Ion менее 500. Но! Если не до 0% разряжать и не до 100% заряжать, то количество циклов существенно возрастает. Хранение любые литиевые аккумуляторы лучше всего переносят наполовину заряженные при температуре 0 +10°C. Подробнее о хранении можно почитать в
Рабочее напряжение
Одна ячейка Li Ion аккумулятора при 100% заряде имеет напряжение 4,2 В, при полном разряде около 3 – 2,5 В. Среднее рабочее напряжение 3,7 В.
Одна ячейка LiFePO4 аккумулятора при 100% заряде имеет напряжение 3,6 В, при полном разряде около 2 В. Среднее рабочее напряжение 3,2 В.
Исходя из этого считаем количество последовательно соединенных ячеек для получения необходимого напряжения на выходе АКБ. Это принято обозначать числом последовательных ячеек + символ S (serial – последовательный). Напряжение при таком соединении суммируется.
последовательное соединение ячеек 3s 1p
Li Ion: 1S-4,2 В, 2S-8,4 В, 3S-12,6 В, 4S-16,8 В, 5S-21 В…
LiFePO4: 1S-3,6 В, 2S-7,2 В, 3S-10,8 В, 4S-14,4 В, 5S-18 В…
То есть к примеру, для 12 вольтового шуруповерта нужна АКБ Li Ion 3S, либо LiFePO4 4S.
Рабочий ток
В характеристиках аккумулятора обычно указывают номинальный и максимальный (пиковый) ток разряда. При номинальном токе он способен работать продолжительное время, а при пиковом – несколько секунд
Поэтому для такой мощной нагрузки как шуруповерт необходимо обращать внимание на этот показатель и выбирать высокотоковые модели аккумуляторов
На холостом ходу 12 вольтовый шуруповерт средней мощности потребляет ток 1-2 А, а при максимальной нагрузке (особенно в заторможенном состоянии) ток может достигать 30 А. Поэтому, если предполагается использовать например, аккумулятор GTF HG2 18650 3000 мАч с номинальным и пиковым токами соответственно 10А и 25А, то необходимо делать сборку минимум 3S2P, чтобы не перегружать аккумуляторы. При параллельном соединении двух аккумуляторов допустимые токи удваиваются, при соединении трех – утраиваются и т.д.
последовательно – параллельное соединение ячеек 3s 2p
Полезные советы
Несмотря на то, что использование литий-ионных аккумуляторов дает множество преимуществ – отсутствие «памяти» батареи, крайне низкий саморазряд, возможность работать шуруповертом в условиях отрицательных температур, длительный (до 8 лет) срок пригодности – они более чувствительны к соблюдению технологии зарядки. Если не контролировать номинал напряжения, то Li-ion АКБ быстро разрушаются. Следовательно, придется приобретать специальное, более дорогое зарядное устройство. То, которым изначально укомплектован шуруповерт, для литий-ионных аккумуляторов не подходит.
В интернете встречаются рекомендации по вторичному использованию Li-ion батарей, которые ранее были установлены в других технических устройствах. Например, для обеспечения автономной работы ноутбука или телефона (сотового). Вариантов много. Автор предлагает задаться простым вопросом – рациональна ли такая экономия, если изделия категории б/у не обеспечат нормального функционирования шуруповерта, учитывая специфику применения данного эл/инструмента? Возможно, какое-то время он и будет выполнять свою задачу, но насколько эффективно и как долго – вполне закономерный вопрос. Поэтому подобные советы различных «самоделкиных» вряд ли заслуживают внимания.
Для контроля над состоянием элементов аккумулятора можно приобрести индикатор напряжения. В радиомагазине подскажут, какую плату целесообразнее использовать. Стоит недорого – в пределах 180 рублей.
Прежде чем заниматься переделкой аккумулятора, следует посмотреть паспорт шуруповерта. Какое номинальное напряжение в нем указано. В зависимости от этого выбирается требуемое количество элементов.
Автор обращает внимание, что без достаточных познаний в радиотехнике заниматься самостоятельным изготовлением электронных плат нецелесообразно. Малейшая ошибка, к примеру, в подборе деталей для балансировочной схемы приведет к тому, что элементы начнут один за другим «вылетать», и их заменой на новые мини-АКБ придется заниматься регулярно
Если нет уверенности в том, что работу получится выполнить качественно, не стоит тратить время на переделку и приобрести литий-ионную батарею к шуруповерту в магазине. Несмотря на ее цену, в конечном итоге это выйдет дешевле, чем постоянная реанимация самодельного аккумулятора. Или поступить проще – купить соответствующую модель зарядного устройства. Тогда и платы монтировать не придется.
3S-4S платы BMS или один из вариантов переделки шуруповерта под литий
Габариты плат:
Начнем с синей платы защиты:
Тестирование плат:
— сборный модуль (три трех/четырехрегистровых вольтметра и холдер для трех 18650 аккумуляторов), который мелькал в моем обзоре зарядника iCharger 208B, правда, уже без балансировочного хвостика:
Update 1: Тест нагрузки:
Возможные схемы применения или как переделать питание шурика на литий:
Итак, самый распространенный вариант выглядит так:
Более правильный вариант:
Итак, хватит болтовни, переходим к переделке. Поскольку я не имею шурика на NiCd аккумах, поэтому о переделке только на словах. Нам будет нужно:
— Первый вариант. Блок питания (БП), как минимум, на 14V или больше. Ток отдачи желателен не менее 1А (в идеале около 2-3А). Нам подойдет блок питания от ноутбуков/нетбуков, от зарядных устройств (выход более 14V), блоки для питания светодиодных лент, видеозаписывающей аппаратуры (DIY БП), например этот или этот:
Как все это хозяйство соединить:
Update 2, еще несколько способов переделки шурика:
Следующий вариант (подсказали по комментам, спасибо I_R_O и cartmannn):
Еще один вариант, предложенный камрадом Volosaty:
Преимущества:
Вывод: обозреваемые платки неплохи, должны подойти для любой задачи. Если бы у меня был шурик на NiCd банках, для переделки я бы выбрал красную платку, :-)…
Киса:
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Схема соединения аккумуляторов
Чтобы получить заветные 12 или 18 В, элементы нужно соединять последовательно. Всё, никаких хитростей, только соблюдайте полярность. Минус каждой батареи соединяется с плюсом следующей, крайние два провода подключаются к контактной колодке.
Если удваиваете ёмкость, последовательно соединяются не отдельные батарейки, а сборки из 2-х элементов. В каждой сборке положительный контакт соединён с положительным соседа, аналогично дело обстоит с отрицательными.
Чтобы в итоге перемычки между аккумуляторами не сплелись в невнятную паутину, продумайте схему соединения заранее. Удобнее всего спаивать батареи, когда они уже смотаны в тугую пачку, длину перемычек выбирайте минимальную.
Также предварительно залудите перемычки из многопроволочной жилы в 2,5 мм2 и дополните их балансировочными проводами так, чтобы по одному проводку приходилось на каждый узел между параллельно соединёнными аккумуляторами или группами. Длина проводов — чтобы доставали до балансировочного разъёма в корпусе, сечение около 0,5 мм2.
При пайке первой разогревается залуженная жила перемычки, затем она подносится к контакту батарейки, пока на нём не расплавится припой. Во время остывания можно придавливать место спайки деревянной щепкой. И не жалейте олова — соединение должно быть очень надёжным. Также не забудьте смыть остатки флюса, иначе через полгода-год эксплуатации все усилия пойдут прахом. Особенно внимательно промывайте плюсовый контакт замысловатой формы, для смывки можно использовать медицинский спирт или ацетон.
Если вы попытаетесь подпаять крайние провода аккумуляторной батареи к никелевым контактам колодки, вы, скорее всего, её безнадёжно испортите, перегрев пластик. Гораздо лучше просверлить по два отверстия диаметром 3–4 мм и притянуть жилы к пластинкам парой небольших винтов. Здесь удобно использовать планочки с двойными отверстиями, которые массово выковыривались из старых советских вилок.
Вместе с крайними жилами связки аккумуляторов прикрутите ещё пару балансировочных проводов. Получившийся в итоге балансировочный шлейф нужно припаивать в определённом порядке. Из даташита на разъём определите его контакт, пронумерованный единицей, и припаяйте к нему провод от положительной клеммы. Далее следуйте по цепочке аккумуляторов и припаивайте провода последовательно, один за другим, завершая соединением последнего контакта с общей минусовой жилой.
Шуруповерт не запускается – как решить вопрос
При проверке работы шуруповерта при наполовину заряженном аккумуляторе, двигатель запускался даже под нагрузкой стабильно. Но когда он был заряжен полностью, то шуруповерт, даже на холостом ходу, запускался только после многократного нажатия на клавишу включения.
Полазил щупом осциллографа по плате BMS и выяснил, что срабатывает защита по току. Дело в том, что в момент пуска двигателя шуруповерта сопротивление его обмоток определяется активным сопротивлением проводов и составляет десятки Ом. Поэтому пусковой ток в первый момент может составлять и сотню ампер.
Для исключения ложных срабатываний защиты в плате BMS обычно предусмотрена задержка ее срабатывания около 100 ms, что очевидно для данного шуруповерта оказалось недостаточно. Для стабильного запуска двигателя потребовалось увеличить задержку для срабатывания защиты до половины секунды (500 ms). Электрической схемы платы не было, поэтому решил увеличить время задержки методом научного тыка.
Предстояло найти точку в схеме, к которой припаять вывод конденсатора относительно минуса или плюса аккумуляторов. Для этого был взят конденсатор емкостью 0,47 mF и к одному из его концов припаян тонкий проводок. Второй его конец был припаян к отрицательному выводу аккумуляторов.
Затем свободным концом конденсатора производилось последовательное прикосновение ко всем выводам сопротивлений и конденсаторов, и каждый раз нажималась клавиша пуска двигателя на шуруповерте. Перед каждым следующим прикосновением выводы конденсатора замыкались, чтобы его разрядить и исключить повреждение схемы.
Но точку относительно минуса найти не удалось. Поэтому свободный конец провода был припаян к положительному выводу аккумулятора и проделана такая же операция, которая увенчалась успехом. Прикосновение вывода конденсатора к точке, указанной на фотографии двигатель шуруповерта стал запускаться уверенно даже под нагрузкой.
Для надежности решил увеличить емкость конденсатора до 2,2 mF. Он был одним концом припаян непосредственно к положительному выводу аккумулятора, а второй вывод подсоединен к левому выводу резистора 1 кОм с помощью проводника.
Возможно, есть и более рациональное решение, но проверка шуруповерта в работе показала эффективность установки дополнительного конденсатора. Двигатель как на холостом ходу, так и под нагрузкой запускался безотказно.
За $10 и пару вечеров удалось вернуть в строй, казалось бы, бесполезный шуруповерт. Надеюсь, что мой опыт поможет многим решиться на восстановление работоспособности заброшенных шуруповертов и других аккумуляторных инструментов.
