Особенности конструкции
Мотоцикл Хонда Магна 750 это идеальное сочетание внешнего вида и мощного мотора, результатом работы стала максимальная скорость в 195 км/час при снаряженном весе в 236 кг. Первая сотня достигалась всего за 4, 3 секунды, что для круизера считается невероятным показателем. Такой мотоцикл мог с места обогнать даже некоторые спортивные модели, в чем также помогала комфортная 6-ступенчатая коробка. С такими скоростными характеристиками мотоцикл подойдет только опытным байкерам, ведь совладать с таком зверем будет крайне непросто.
Три модернизации прошел данный мотоцикл, вторую начали выпускать с 1987 года. Тогда была немного изменена внешность, более красивым и выразительным стал общий силуэт. К сожалению, было принято убрать второй дисковый тормоз с переднего колеса. Наиболее удачной стала версия третьего поколения, которая получила цепной привод, более прочная и удобная рама, а также новую топливную систему. Карбюраторы были полностью обновлены и доведены до идеальной работы. В итоге Хонда магна 750 купить лучше в последней версии, она сегодня представлена множеством экземпляров. Также среди улучшений третьего поколения можно отметить появление новой телескопической вилки. Новые доработки последней модификации затронули общий вес мотоцикла, теперь он составил 244 кг. Но даже этот показатель не считается высоким для Хонда Магна 750, отзывы касательно управляемости и динамики только положительные.
Мотоцикл станет отличным помощником в длительных путешествиях, но покупая такой мотоцикл, вы должны быть готовы к дополнительным тратам на обслуживание и путешествия.
Недостатки Супер Магны
Для изречения своих мыслей Магнаризуйтесь или пройдите обряд посвящения в наше сообщество.
38 ответов
[]
Ср, 21/09/2011 – 13:59
Wild
Не в сети
Зарегистрирован: 16/01/2011
Сразу скажу – для меня нет прекраснее мотоцикла, чем СуперМагна, но ведь мы любим наших коняшек как за их плюсы, так и за минусы. Но вот некоторые минусы я хочу исправить, благо опыт общения с мотоциклом таки появился в достаточном количестве.
Итак, начнем-с по пунктам:
1) Слишком маленький бак. Заправляться каждые 150 километров, а если заправки не найдешь – то ехать в холодном поту и готовиться толкать мотоцикл хрен знает сколько – так себе расклад.
Варианты решения:
– разварка старого бака (Но ведь непонятно, как мотоцикл будет выглядеть после этого.. Не хочется уродовать его)
– Замена бака (Кто с этим сталкивался?)
– Таскать резерв в количестве 5 литров (Тоже так себе расклад)
http://supermagna.ru/форум/дополнительный-бак
http://supermagna.ru/форум/другой-бак
http://supermagna.ru/форум/разварка-бака
http://supermagna.ru/блог/моя-красавица-после-операции
2) Хреновый передний тормоз. Комментариев, думаю, не требуется.
Варианты решения:
– Полная замена вилки и установка оной с двумя дисками (Есть подходящие варианты?)
– Наваривать крепления под второй диск на правом пере (Вряд ли кому доверю такое, а сам не возмусь..)
http://supermagna.ru/блог/размышления-о-двух-дисковом-тормозе
3) Хреновый задний тормоз
Варианты решения:
– Совсем экзотический – замена колеса и установка оного с дисковым тормозом (Это вообще реально?)
http://supermagna.ru/блог/задний-дисковый-тормоз-на-магне
4) Хреновый свет
Варианты:
– Установка дом фар (у меня 2 по 55 ватт, как я без них ездил – не понимаю. Генератор спокойно тянет)
– Установка ксенона (Ну это уже к Читателю)
http://supermagna.ru/content/установка-биксеноновой-линзы-в-родную-фару
http://supermagna.ru/форум/изыскания-со-светом-ксенон-люстра-и-все-такое
5) Задняя подвеска
Варианты:
– Замена на другие (Читал тему про аморты – слишком много “А вот мой друг”, “А вот он поставил”, “А вот теперь у него зад болит”)
Кто РЕАЛЬНО сам менял и получал результат?
http://supermagna.ru/search/node/амортизатор
6) Система ГРМ
Ну тут сложно что-либо мне сказать. Думаю все зависит от нагрузки, который каждый дает своему двигателю разную. У меня распреды прошли 13 тысяч, масло 2 раза менял, кулачки в норме. Дополнительную магистраль пока не проводил. Посмотрю, что будет дальше.
http://supermagna.ru/форум/система-смазки
Вот как-то так..
Буду рад любым дельным комментариям по любому из пунктов.
В мотоцикл свой я влюблен и буду доводить его до правильного состояния. Благо, времени теперь полно.
Born to be. Wild
Насос циркуляционный Grundfos MAGNA3 50-180 F
Насос циркуляционный Grundfos MAGNA3 50-180 F
– обладает непревзойденным КПД, широким диапазоном характеристик и встроенными средствами связи, функциональностью, MAGNA3 является идеальным решением для инженеров и специалистов, создающих высокоэффективные системы для зданий. Данный насос мастер класса от Grundfos будет прекрасно соответствовать применению и в системах отопления и охлаждения, что делает его очевидным выбором для практически любого объекта строительства – старого или нового. MAGNA3 — насос с герметизированным ротором, т.е. насос и электродвигатель составляют единый агрегат без уплотнения вала, и всего лишь с двумя прокладками для уплотнения. Подшипники смазываются перекачиваемой жидкостью. Инновационный хомут всего с одним винтом позволяет легкое изменение положения головки насоса. MAGNA3 — насоса, которые не требует технического обслуживания и с очень низкими затратами полного срока эксплуатации.
Характеристики насоса следующие:
- котроллер, встроенный в блок управления
- панель управления с TFT-дисплеем на блоке управления
- блок управления рассчитан на опциональные CIM-модули
- встроенные датчик перепада давления и температуры
- чугунный корпус насоса (в зависимости от модели)
- кожух ротора из композиционного материала, армированного углеродным волокном
- опорный диск подшипника и оболочка ротора из нержавеющей стали
- кожух статора из алюминиевого сплава
- силовая электроника с воздушным охлаждением
MAGNA3 является однофазным насосом.
Характерные особенности:
- AUTOADAPT (автоматическая поднастройка).
- FLOWADAPT (поднастройка потока) и FLOWLIMIT (ограничение потока) (больше, чем функция насоса, так как уменьшает потребность в дроссельных клапанах насоса).
- Пропорциональный контроль давления.
- Постоянный контроль давления.
- Постоянный контроль температуры.
- Кривая постоянного режима работы.
- Кривая максимального или минимального режима работы.
- Автоматический ночной режим.
- Не требуется никакая внешняя защита электродвигателя.
- Изолирующие оболочки поставляются с насосами с одной головкой для систем обогрева.
- Большой диапазон температур, когда температура жидкости и температура окружающей среды не зависят друг от друга.
Связь MAGNA3 обеспечивает связь по следующим интерфейсам:
- беспроводной дистанционный общий выход Grundfos (Grundfos GO Remote)
- связь по полевой шине через CIM-модули
- цифровые входы
- релейные выходы
- аналоговый вход (больше, чем функция насоса – счетчик тепловой энергии)
Электродвигатель и электронный контроллер MAGNA3 включает в себя 4-полюсый, синхронный электродвигатель с постоянным магнитом (РМ-электродвигатель). Характеристиками данного типа двигателей является повышенный КПД по сравнению обычным асинхронным короткозамкнутым электродвигателем. Скорость насоса контролируется при помощи встроенного частотного преобразователя. Датчик перепада давления и температуры встроен в насос.
Описание мотоцикла Honda Magna и история его появления
Впервые уникальный байк Honda Magna появился на свет в начале 1980 годов. Не менее трех десятилетий конвейерного производства данная модель получила широкое распространение по миру и по праву заслужила любовь настоящих любителей скорости. Это культовая модель, которая находится в гараже любого закоренелого байкера.
Но ее уважают и начинающие мотоциклисты. Honda Magna является практичным круизером, а также самым быстрым в своем сегменте. Получил большое количество положительных отзывов за счет своей высокой производительности.

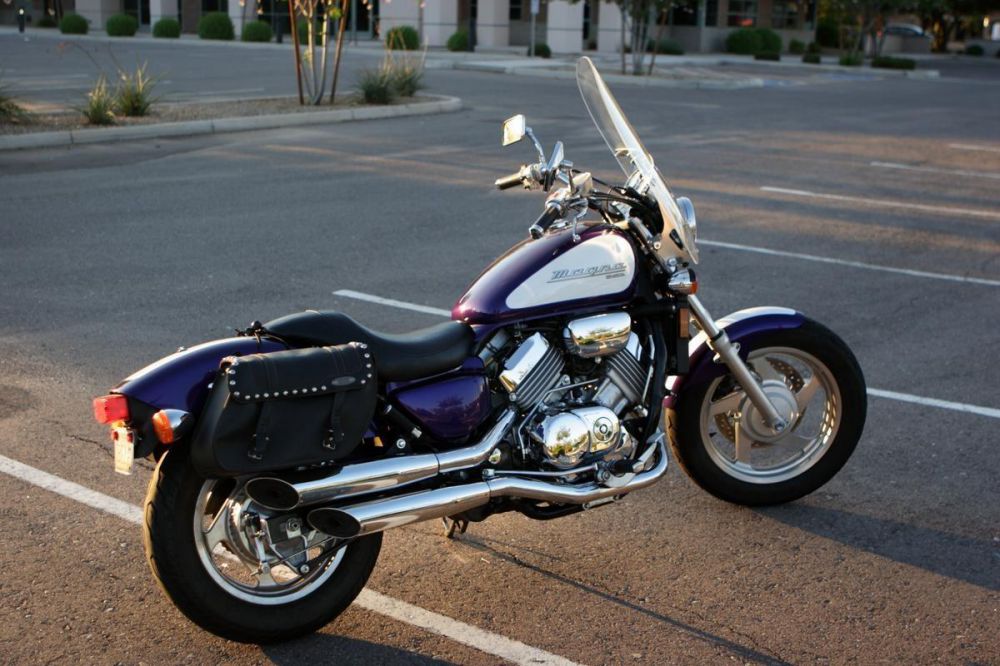

Honda Magna
Кроме повышенных мощностей движка у данной модели, она обладает рядом иных характеристик, которые отличают мотоцикл от ныне собираемых. При этом, по словам тех, кто владеет байком, людей больше всего устраивает поведение мотоцикла во время высоких оборотов.
Также отмечают снижение крутящего момента четырехцилиндрового двигателя при низких оборотах. Несмотря на это такой японский стальной конь имеет обилие преимуществ перед аналогами с двухцилиндровыми моторами (по типу V-twin). Также хочется отметить схожесть мотора Магны с моторами японского-турера.

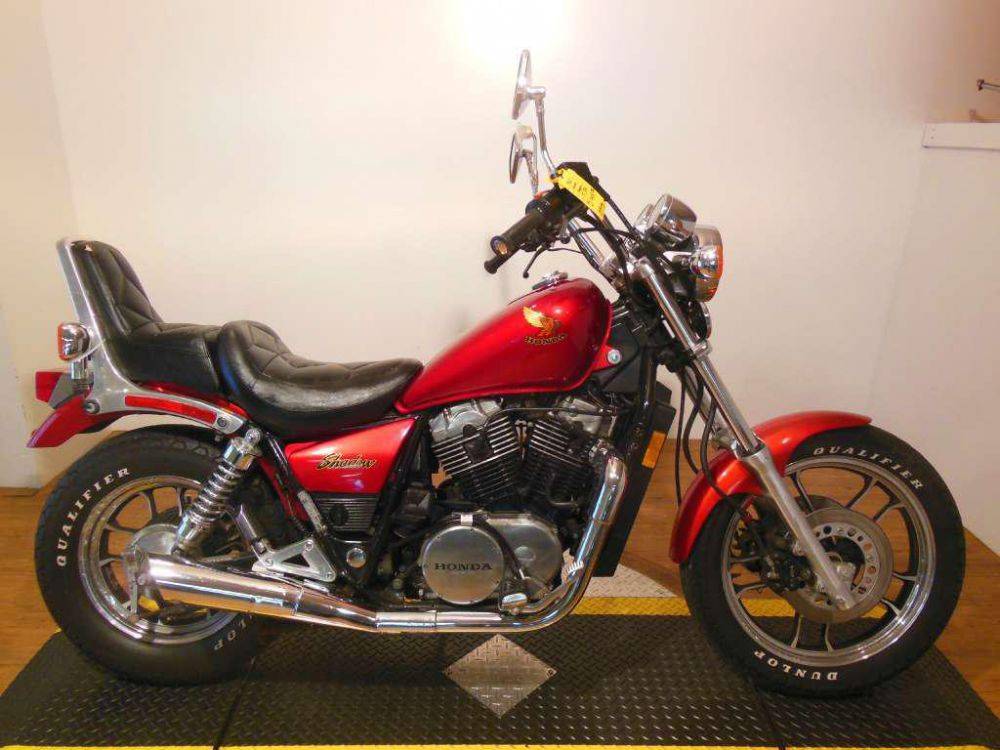

Хонда Магна
Ограничитель скорости Magna Fifty
Немного размышлений и действий, касаемых ограничителя скорости, установленных практически на всей мототехнике марки Honda.
Для начала мне захотелось разобраться, имеет ли смысл ограничитель скорости в России со стороны закона, для этого вспомним пункт ПДД РФ 1.2, а конкретней определение: Мопед — двух- или трехколесное транспортное средство, приводимое в движение двигателем с рабочим объемом не более 50 куб. см и имеющее максимальную конструктивную скорость не более 50 км/ч. К мопедам приравниваются велосипеды с подвесным двигателем, мокики и другие транспортные средства с аналогичными характеристиками.
Отлично, Honda Magna Fifty имеет рабочий объем 50 куб. см, а вот максимальная скорость передвижения, которую можно развить не снимая ограничитель — 60 км/ч. Но есть один нюанс, тырчик не поставят на учет в ГАИ, следовательно категория А ему не светит.
Теперь рассмотрим эксплуатационные характеристики мопеда с установленным ограничителем:
- Езда по прямой (без спусков и подъемов — этакий сферический конь в вакууме) — разгон будет продолжаться ровно до тех пор, пока стрелка спидометра не достигнет отметки в 60 км/ч, следовательно лучше держаться правого ряда, ибо автомобилисты стараются ехать как минимум на максимальной отметке разрешенной скорости + 20 км/ч, так как водитель тырчика начинает создавать помехи движению;
- Езда в горку — разгон сразу сменится замедлением, причем если скорость была 60км/ч (например после спуска), то она практически сразу снизится до 50 км/ч, к сожалению больше 50 кубиков выдавить из себя не смогут. Говорить про помеху движению здесь уже смысла нет;
- Езда с горки — потрясающий разгон до максималки, а потом начинается просто позор, на некоторых горках проще выжать сцепление и набирать скорость накатом, 65 км/ч таким образом достичь вполне реально, вот только горки такие попадаются не часто.
Теперь рассмотрим этот вопрос с точки зрения безопасности. Вес у тырчика без водителя порядка 90-100 кг, соответственно на скоростях 80-90 км/ч его должно просто сносить с дороги, по данным сайта https://magna50.jakou.com/ (пользуемся гугловым переводчиком и улыбаемся :)) максималка без ограничителя 92 км/ч. Однако езда с ограничителем безопасна только при езде по пробкам или проселочным дорогам, так как в остальных случаях приходится тошнить со скоростью, зачастую меньшей почти в 2 раза чем скорость потока.
Снятие ограничителя дает прирост максимальной скорости минимум на 15 км/ч, что позволяет ехать почти со скоростью потока и повышает безопасность дорожного движения.
Сделав такой вывод, я решил проанализировать работу ограничителя скорости и рассмотреть варианты временного или постоянного его отключения.
Итак, каков же принцип? Я заметил, что ограничитель глушит именно обороты двигателя, причем варварским способом: блок управления при достижении максимально допустимых оборотов начинает создавать пропуски в зажигании, тем самым удерживая обороты на уровне. Отсюда могут появляться детонации, стрельба из глушителя и прочие нехорошие вещи, которые получаются в результате выброса несгоревшей топливной смеси в глушитель. Также стоит отметить, что ограничение по скорости происходит только когда мотоцикл движется на 4-й передаче. Следовательно, где-то в коробке установлен контактный датчик включения четвертой передачи.
Я обследовал свой байк и составил краткую фотоинструкцию по снятию ограничителя скорости.
Фотоинструкция по снятию ограничителя на Honda Magna Fifty
Для начала снимаем левую декоративную крышку, отвернув один винт:
Видим 3 разъема: 1-й — 1 контакт — это датчик угла коленвала, 2-й — 3 контакта -это разъем с генератора, 3-й — 2 контакта — это датчик первой и четвертой передачи.
Тестером надо померить, какой из проводов отвечает за индикацию включения первой передачи и четвертой. Для этого достаточно минусовой щуп тестера прижать к любой неизолированной гайке на двигателе, а плюсовым щупом потыкаться в торец разъема, попеременно переключая передачи в коробке. У меня за индикацию включения 4 передачи отвечал розовый провод. Размыкаем разъем, нас интересует та часть, что подключена к коробке передач. Теперь достаточно взять часовую плоскую отвертку, вставить ее в торец разъема со стороны провода, нажать на фиксирующий язычок клеммы и вытащить провод с клеммой.
Далее изолируем изолентой клемму и приматываем ее к второму проводу, чтобы не болталась. Подстыковываем разъем. Ставим крышку на место. Наслаждаемся ездой.
Краткая история модели
Основные поколения мотоцикла Honda Magna 750 (V45):
- 1982-1986 гг. – первое поколение Honda Magna 750 (V45). Модели данного поколения отличались классическим “чопперным” внешним видом, двухдисковым передним тормозом и карданным приводом.
- 1987-1988 гг. – второе поколение Honda Magna 750 (V45). Данное поколение отличается полностью переработанным внешним видом, более похожим на классические пауэр-круизерские черты, двойными выхлопными трубами (одна над другой) по бокам и однодисковым передним тормозом.
- 1989-1992 гг. – из-за снижения продаж модель Honda Magna 750 (V45) не выпускалась.
- 1993-2003 гг. – третье поколение мотоцикла. Модель Honda Magna 750 (V45) подвергается серьезному обновлению – новая рама, подвески, выхлопные трубы и многое другое. Мотоцикл также получил новые карбюраторы, благодаря чему значительно прибавился крутящий момент на средних оборотах, а кривая отбора мощности стала более плавной. Кроме того, из-за потерь мощности карданный привод меняется на классическую цепную передачу.
Первое знакомство часть 1 — Honda Magna 50
Всю жизнь я мечтал о мотоцикле. В детстве с пацанами катались по даче на мопеде карпаты, в гараже перебирали ему движок, пытались починить агрегаты, не выдерживавшие нагрузок. Затем были покатушки на 2-х тактниках Минск, Иж юпитер, Иж планета, Восход 3м-01. Но это все было общее, вместе покупали и чинили. Душа хотела собственный байк, критерии которого формировались с годами.
И вот, в конце очередного сезона решился взять себе тырчик, дабы опробовать поездки по сумасшедшей Москве и ее окрестностям, посчитать материальную выгоду таких поездок и оценить моральную пользу.
Как-то так получилось, что известные мне отечественные марки мотоциклов требовали повышенного к своему обслуживанию внимания, а также наличия прав категории А. Также наблюдалась финансовая недостаточность, которая ограничивала мои возможности выбора.
Я решил сделать простой поиск по сайтам, продающим мототехнику. Критерием поиска была возрастающая цена. Откинув кучу разбитых мотоциклов и отечественные экземпляры на глаза попался мотоцикл под названием magna 50 фирмы honda, но у него был недостаток — это цена почти в 60 т.р. Зато по характеристикам он был просто идеален:
- мощность 3.9лс
- рабочий объем 49см3
- 4-х тактный
- электростартер
- внешний вид классического чоппера
Выбор был сделан и я, вооружившись товарищем и тощей пачкой денег поехал смотреть байк. Первый вопрос, который меня смущал при выборе — это размер тырчика, так как мой рост 188см и я предвидел определенные трудности в удобстве управлением. Но когда я доехал до продавца и он проводил нас до мотоцикла в гаражи я понял, что рост — наименьшая проблема. В мотоцикле просто не хватало болтов: головка блока и сам блок держались только на шпильках, все промежуточные болты отсутствовали, карбюратор просто лил бензином из поплавковой камеры. Масло висело соплями по периметру двигателя. Но руки уже чесались, а желание переливало через край и поторговавшись с бывшим хозяином ударили по рукам и начали снаряжать его в поход. Предстояло около 12 км езды по Московским пробкам. Основной проблемой было отсутствие обоих зеркал и сильно боготящий смесь карбюратор. Залили 5 л бензина и в путь. Мы выехали одновременно с моим товарищем, на машине и на байке. Сразу было отмечено, что предстоит заменить иглу в карбюраторе на иглу другой длины, черный дым шел из трубы постоянно на оборотах двигателя, отличных от остальных. При достижении высоких оборотов наблюдался достаточно сильный провал тяги, что явно говорило о засорившемся жиклере. Без зеркал и тяги ехать в плотном потоке было просто страшно, однако мопед доехал до гаража в 2 раза быстрее автомобиля. Начался период подготовки к эксплуатации.
Технические характеристики
| Модель | Honda Magna 750 (1982-1986) | Honda Magna 750 (1987-1988) | Honda Magna 750 (1993-2003) |
| Тип мотоцикла | пауэр-круизер (драгстер) | ||
| Объем двигателя | 748 куб.см. | ||
| Рама | стальная | ||
| Тип двигателя | 4-цилиндровый, 4-тактный, V-образный | ||
| Диаметр цилиндра/ход поршня | 70×48,6 мм | ||
| Степень сжатия | 10,5:1 | 10,8:1 | |
| Охлаждение | жидкостное | ||
| Количество клапанов на цилиндр | DOHC, 4 клапана на цилиндр | ||
| Система подачи топлива | карбюраторы Keihin x4 32 мм | карбюраторы Keihin x4 34 мм | |
| Тип зажигания | транзисторное | ||
| Максимальная мощность | 80,3 л.с. при 9500 об/мин | 77 л.с. при 9000 об/мин (88 л.с. – американская версия) | 77 л.с. при 9000 об/мин |
| Крутящий момент | 63-66 Нм при 7500 об/мин | ||
| Коробка передач | 6-ти ступенчатая | 5-ти ступенчатая | |
| Тип привода | кардан | цепь | |
| Размер передней шины | 110 / 90-18 | 100 / 90-19 | 120 / 80-17 |
| Размер задней шины | 130 / 90-16 | 150 / 80-15 | |
| Передние тормоза | 2 диска, 275 мм, 2-поршневые суппорта | 1 диск, 315 мм, 2-поршневой суппорт | |
| Задние тормоза | барабанные | ||
| Передняя подвеска | 39 мм телескопическая вилка с анти-клевком, ход – 120 мм | 41 мм телескопическая вилка, ход – 150 мм | |
| Задняя подвеска | двойной амортизатор | двойной амортизатор (регулировка преднатяга), ход – 100 мм | |
| Колесная база | 1539 мм | 1660 мм | 1650 мм |
| Высота по седлу | 762 мм | 706 мм | 710 мм |
| Максимальная скорость | 195 км/ч | ||
| Разгон до 100 км/ч | 4,3 сек | ||
| Емкость бензобака | 13 л | 14 л | |
| Масса мотоцикла (снаряженная) | 236 кг | 240 кг | 244 кг |
