Прокачка тормозной системы автомобиля и удаление из нее воздуха.
Чтобы прокачать тормоза нужно взять ключи разных размеров, тормозную жидкость и чистую емкость из пластика или стекла и шланг. К тому же придется позвать своего знакомого или кого-то из домочадцев, чтобы они помогли в процессе.
После этого нужно провести визуальный осмотр всех узлов и механизмов системы, а также шлангов и трубок. При выявлении неисправности какого-либо элемента, его необходимо заменить или отремонтировать. Если нет видимых повреждений, можно приступить непосредственно к прокачке.

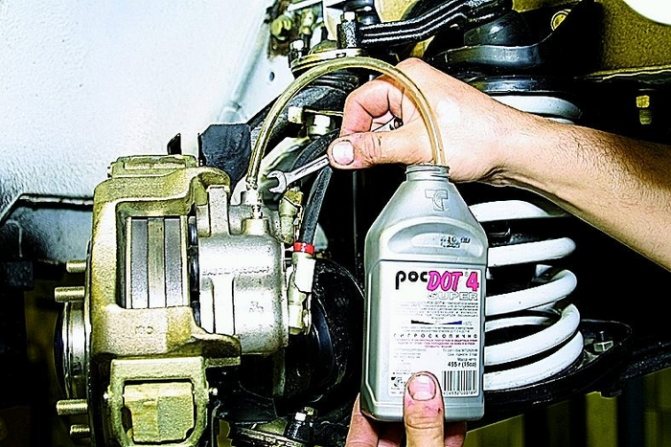

- На каждом тормозном диске есть штуцер. На него одеваем шлангочку, а второй конец шланги опускаем в емкость с тормозной жидкостью. Доливаем жидкость в бачок на самый большой уровень.
- Далее помощник делает 4 нажима на педаль, а потом оставляет ее в крайнем нижнем положении. Далее нужно открутить штуцер прокачки примерно на 1-1.5 оборота. Должна пойти жидкость, которую выдавливает давление, созданное в системе. Вместе с ней будет выходить воздух в виде пузырьков. Как только перестанет выходить воздух, нужно сразу вернуть штуцер в закрытое положение.
- Таким же способом прокачать остальные колеса.
Такой способ прокачки применим для грузовых и легковых автомобилей с обычными гидравлическими или пневматическими тормозами. Для тормозной системы с АБС прокачка проводится немного по-другому, потому что и принцип работы другой.
Процесс замены тормозной жидкости
Устанавливаем скутер на центральную опору.
Определяем место расположения бачка тормозной жидкости. Обычно это правая сторона руля скутера. Крышка бачка часто находится на видном месте, но бывает так, что нужно снять пластик руля. В некоторых случаях, бачок закрыт заглушкой, а доступ к нему открывается только после ее снятия.
Перед вами крышка бачка для тормозной жидкости. Обычно крышка крепится двумя болтами под крестовую отвертку. Откручиваем болты, аккуратно снимаем крышку.
Под крышкой расположен резиновый уплотнитель-колпачок. Аккуратно извлекаем его, не допуская попадания тормозной жидкости на элементы пластика скутера и на кожу рук
Тормозная жидкость достаточно токсична, осторожность в этом случае важна.
После того, как тормозной бачок приготовлен, переходим к суппорту (тот, что удерживает колодки). Вы наверняка видели на тормозном суппорте небольшой штуцер, прикрытый резиновой заглушкой (иногда заглушка может отсутствовать).Данный штуцер служит для удаления воздуха и старой тормозной жидкости из системы
Все это начинает стравливаться при откручивании штуцера все лишь на пол оборота.
Подбираем подходящий по диаметру (чтобы плотно одеть на штуцер) и по длине (достаточной для вывода в специальную посуду) шланг. Одеваем шланг на штуцер.
Проверяем количество тормозной жидкости в бачке, при необходимости доливаем.Начинаем процесс прокачки тормоза.
Экспресс-замена тормозной жидкости скутера
Ее положено менять каждые два года, однако почти все этим правилом пренебрегают. А зря: свежая жидкость рекомендуется по жизненным показателям скутеристу.
Со временем она теряет львиную долю смазывающих свойств, «насасывает» воду, снижается ее температура кипения (при закипании образуются пузырьки газа, отчего рычаг тормоза начинает «проваливаться» и тормоза теряют эффективность). Вероятность закисания поршней в суппортах намного увеличивается, а к чему это может привести — подумать страшно… О том, как правильно и быстро заменить тормозную жидкость, и пойдет разговор.
Снимите крышку тормозного бачка на руле и маленькой клизмой высосите из него старую жижу до капли. Переместитесь к суппортам: счистив с поршней грязь, максимально утопите их в скобах. Внимательно следите за уровнем жидкости в бачке: случись перелив, — окрашенные детали сильно пострадают («тормозуха» весьма агрессивна!). И снова выкачайте все из бачка и еще раз залейте свежую жидкость.
Нажимайте на ручку до тех пор, пока поршни не прижмут колодки к диску и рычаг перестанет проваливаться.
Когда будете вынимать диафрагму постарайтесь не пролить «тормозуху» из бачка. Подстрахуйтесь тряпочкой или салфеткой.
Клизмой высосите всю жидкость.
Утопите поршни в суппортах. Отверткой работайте очень аккуратно, дабы поршеньки не поцарапать.
Чтобы прокачать каждую гидролинию, наденьте на прокачной штуцер трубочку подходящего размера. Второй ее конец опустите, например, в обрезанную бутылку из-под минералки. Здесь все делается абсолютно так же, как и при прокачке тормозов, с одной лишь разницей: в нашем случае повторяйте операцию до тех пор, пока из шланга не польется светлый прозрачный «свежак». И так — с каждым суппортом (если тормоз двухдисковый).
Неусыпно контролируйте уровень жидкости в бачке и по необходимости подливайте ее Если система «глотнет» воздуха прокачка неминуема.
После этого наполните бачок жидкостью и поставьте резиновую диафрагму и крышку. Прокатитесь километров десять в спокойном темпе, при необходимости повторите процедуру прокачки. Для тех, кто не знает, как это делать, поясним. Позовите в помощники кого-то, кто будет нажимать на рычаг тормоза по вашей команде, сами же рожковым ключом отпускайте на пол-оборота прокачной штуцер в тот момент, когда приятель нажмет на ручку (или лапку, если возитесь с задним тормозом). После того, как порция жидкости вытечет из штуцера, закрутите его (рычаг до этого отпускать ни в коем случае нельзя). Нажимайте на рычаг до тех пор, пока он не перестанет проваливаться. После этого затяните штуцер окончательно (но не переусердствуйте: сорвать резьбу в алюминиевом суппорте проще простого).
«Мутняку» в тормозах не место! Процедуру промывания суппорта повторите минимум 6-8 раз: это ж не человеческий кишечник — ему одного-двух раз маловато.
Потратив максимум полчаса, вы получите действительно более цепкие и информативные тормоза, в надежности которых можете не сомневаться.
Очень важно жидкости DOT4 и DOT5 абсолютно несовместимы друг с другом их смешивать категорически нельзя’ А вот DOT5 1 совместима с любым типом «тормозухи». Крайне полезно при прокачке наклонить скутер так чтобы заборные отверстия в бачке оказались выше болта штуцера тормозного шланга (если они конечно при этом не «оголятся» до воздуха), и тогда пару раз нажмите на рычаг тормоза пузырькам не останется шансов спрятаться. Крайне полезно при прокачке наклонить скутер так чтобы заборные отверстия в бачке оказались выше болта штуцера тормозного шланга (если они конечно при этом не «оголятся» до воздуха), и тогда пару раз нажмите на рычаг тормоза пузырькам не останется шансов спрятаться
Крайне полезно при прокачке наклонить скутер так чтобы заборные отверстия в бачке оказались выше болта штуцера тормозного шланга (если они конечно при этом не «оголятся» до воздуха), и тогда пару раз нажмите на рычаг тормоза пузырькам не останется шансов спрятаться.
Как заменить тормозную жидкость на скутере
Тормозную жидкость на скутере, как и любом другом транспортном средстве, следует менять не реже, чем раз в два года. К счастью, на скутере это настолько простая процедура, что её можно проводить хоть каждый сезон (хотя так часто не имеет смысла). Затраты по времени – 5-10 минут на подготовку и замену.
Главное – сделать всё аккуратно, тогда удастся избежать лишних действий.
Для начала следует запастись следующими предметами:
- тормозная жидкость DOT 4
- пустая ёмкость
- трубочка
- накидной ключ на 8
- крестовая отвёртка
Для начала нужно подготовить слив для старой жидкости. Для этого снимаем резиновую заглушку со сливного штуцера, затем надеваем на него трубочку, конец которой опускаем в ёмкость.
Ах да, перед этим сверху, по трубочке, надеваем на штуцер накидной ключ.
Метод самотёка
Менять тормозную жидкость мы будем методом самотёка, без прокачки. Важный аспект такого способа замены: не допустить попадания воздуха в тормозную магистраль, в противном случае придётся прокачивать – что, конечно, не страшно, но это лишние действия.
Откручиваем болты крышки бачка тормозной машинки, вынимаем заглушку и резиновую мембрану.
Там будет примерно вот такая некрасивая картина:
Откупориваем бутылку с тормозной жидкостью.
Теперь ключом примерно на четверть оборота (или даже меньше) отвинчиваем штуцер. Сильно откручивать не надо, иначе пойдут пузырики воздуха. Тормозная жидкость должна потихоньку политься в ёмкость.
По мере опустошения бачка тормозной машинки подливаем новую тормозную жидкость
Очень важно чтобы бачок всегда был заполнен жидкостью!. Кстати, на фото видно, что я пролил жидкость – это нехорошо
Тормозная жидкость агрессивна к краске, поэтому если она попала на скутер, её надо смыть. А чтобы избежать случайного пролива, под горлышко бутылки можно подложить салфетку
Кстати, на фото видно, что я пролил жидкость – это нехорошо. Тормозная жидкость агрессивна к краске, поэтому если она попала на скутер, её надо смыть. А чтобы избежать случайного пролива, под горлышко бутылки можно подложить салфетку.
Через некоторое время старая жидкость сольётся, и в слив пойдёт новая, это всегда видно по цвету.
Объёма трёх-четырёх тормозных бачков достаточно чтобы всё промыть.
Закрываем штуцер, подливаем жидкость в бачок до уровня, и всё готово!
Метод прокачки
Однако если в какой-то момент вы упустили жидкость, и в тормозную магистраль попал воздух, то самотёком сливаться она не будет. Тогда будем действовать методом прокачки.
- Заполняем тормозной бачок.
- Открываем рожковым ключом сливной штуцер на пол-оборота.
- Выжимаем ручку тормоза до упора и не отпускаем её.
- При нажатой ручке закрываем штуцер.
- Отпускаем ручку.
- Повторяем шаги 2-5 до тех пор, пока из трубки не выйдут все пузырьки воздуха (на забывая пополнять жидкость в бачке).
Советы
Гайку штуцера лучше ослаблять и затягивать накидным ключом, потому что рожковым можно повредить грани. Накидной ключ и удобнее, он сидит на штуцере, как будто рукоятка крана.
В принципе, при прокачке можно обойтись без ключа и трубочки: просто затыкать штуцер пальцем и убирать его в нужный момент. Правда, тормозная жидкость считается агрессивной для кожи (однако у меня она ничего не разъела). Но не могу сказать, что это очень удобный способ.
После замены жидкости нужно несколько раз нажать на ручку тормоза. Она не должна проваливаться. Если проваливается – значит, в магистраль попал воздух, и надо ещё раз прокачать тормоза.
Тормозную жидкость, оставшуюся после замены, не следует хранить. Она крайне гигроскопична и быстро впитывает влагу. Поэтому покупать жидкость нужно в таре минимального объёма (пол-литра) и остаток выбрасывать.
Внимание: данная статья и изображения в ней являются объектами авторского права. Частичное или полное воспроизведение на других ресурсах без согласования запрещено
Откуда берется воздух в тормозной системе
Воздух, нам нужен всегда. Это то, без чего не может существовать человек. Человек, но не тормозная система вашего автомобиля. Воздух в тормозной системе авто, это как раз, совершенно нежелательный гость.
Поэтому попробуем разобраться, каким образом провести удаление воздуха из тормозной системы своими руками. Когда вы прочтёте материал, то поймете, что для того, чтобы провести прокачку тормозов, совсем не нужно прибегать к услугам автосервиса.
Вам нужно будет всего-то: помощник – даже кто-нибудь из домашних или сосед по гаражу, стандартный набор инструментов водителя и нехитрое самодельное приспособление для удаления воздуха из системы.
Современный автомобиль оснащается достаточно продуманной и эффективной системой тормозов: рабочей и стояночной.
Рабочие тормоза включают в себя 4-е тормозных механизма и гидропривод с разделением контуров. Гидропривод, в который включены: вакуумный усилитель и регулятор давления, обеспечивает одинаковое давление в тормозной системе автомобиля по контурам.
Кстати, давление в тормозной системе обеспечивается разными типами приводов: механические, гидравлические, пневмо или комбинированные приводы. Но, сути это не меняет, так как принцип удаления воздуха из тормозной системы, одинаков. За исключением некоторых особенностей при прокачке тормозов с АВС.
Как воздух может попасть, во вроде бы герметичную тормозную систему? Вариантов несколько, и даже ежедневные профилактические осмотры тормозных механизмов и трубопроводов, не могут гарантировать постоянно безвоздушное состояние системы.
Разгерметизация тормозной системы может произойти в результате неисправностей соединений, при ремонте или замене деталей и узлов, при замене тормозной жидкости. Страшного в этом ничего нет, главное вовремя произвести прокачку всей тормозной системы, либо отдельного контура.
Это интересно: Зачем менять тормозную жидкость?
О том, что вам, в первую очередь нужно диагностировать тормоза, они подскажут сами. Как только вы почувствуете, что ход педали тормоза увеличился, в сравнении с обычным, или педаль стала более мягкой, то можно смело приступать к прокачке (удалению воздуха) тормозной системы.
Перед началом всех манипуляций, приготовьте чистую тормозную жидкость, налив её в пластиковую или стеклянную прозрачную ёмкость (около 200-300 мл, достаточно). Плюс, вам понадобится шланг по диаметру штуцеров для удаления воздуха, и ключи соответствующих размеров.
Визуальным осмотром не помешает убедиться в том, что нигде в узлах привода и трубопроводах системы, нет протеканий тормозной жидкости. Затем, доливаем свою, «родную» тормозную жидкость в бачок до метки «max». Под «родной», конечно же, подразумевается тормозная жидкость рекомендованная производителем.
Процесс удаления воздуха из тормозной системы
- Надеть на штуцер для прокачки шланг, второй конец которого опущен в ёмкость с тормозной жидкостью.
- Напарник должен интенсивно 3-4 раза нажать на педаль тормоза и зафиксировать её в нажатом положении. Вы на 1-1,5 оборота отворачиваете штуцер прокачки до момента, когда тормозная жидкость не потечет в ёмкость. Если в ёмкости с тормозной жидкостью появились пузырьки, то вы делаете всё правильно – идёт удаление воздуха из тормозной системы.
- Когда пузырьки воздуха перестанут появляться в ёмкости, заверните штуцер.
- Аналогичным образом производим прокачку следующего тормозного механизма на оси.
Эта операция по удалению воздуха проводится в случае прокачки одного контура. Если же вы решили провести полную прокачку тормозов, то следует выполнять рекомендуемую схему прокачки.
Это интересно: Перечень работ при ТО 1 (пробег 15 000 тыс. км.)
Удаление воздуха (прокачка) тормозной системы начинается с дальнего колеса от ГТЦ. Например, правое заднее – левое заднее – правое переднее – левое переднее.
После удаления воздуха из тормозной системы, проведите тестовые испытания хода педали. Если она приобрела привычный для вас «ход», то всё выполнено правильно. Если она по-прежнему остаётся «мягкой, то необходимо: провести ещё раз прокачку, либо провести проверку состояния тормозных колодок и тормозного диска.
Удачи вам при проведении процедуры удаления воздуха из тормозной системы.
В статье описывается, как своими руками многократно увеличить эффективность работы барабанного заднего тормоза скутера.
К приобретенному новому скутеру «Jintian F-14» аналог YAMAHA (AEROX) у меня не было претензий ни к чему, кроме барабанного заднего тормоза. Он практически не тормозил. Если тормозить только задним тормозом эффективность торможения практически нулевая. Проверено было все: качество тормозных накладок, жесткость тормозного троса на растяжение, втулка и профиль тормозного кулачка. Все смазано, отрегулировано, работает плавно, но эффективность торможения нулевая. Даже если регулировочная гайка зажималась почти до упора, колодки ощутимо затирали по барабану, добиться срыва заднего колеса в юз, при экстренном торможении не удавалось. Поиски информации по просторам Инета, ничего не дали. Из Инета я узнал, что большое количество скутеристов, особенно владельцев китайской техники попали в мое положение из-за производственного брака завода-изготовителя.Из литературы и по своему опыту я знаю, что максимальная эффективность барабанного тормоза достигается при максимальном подведении тормозных колодок к поверхности тормозного барабана. Но при этом поверхность тормозного кулачка (который разводит колодки) должна быть параллельна поверхности тормозных колодок. Как на рисунке.
Так как на рисунке, должен выглядеть новый исправный барабанный тормозной механизм.По вине завода тормозной барабан ставится большего диаметра, что не соответствует геометрии тормозного механизма. Получается торможение, показанное на следующем рисунке.
На рисунке хорошо видно, что при полностью нажатом тормозе (кулачок желтого цвета стоит почти горизонтально) тормозные колодки подведены к барабану только верхней частью. Для торможения используется только третья часть тормозной поверхности накладок. Эффективность торможения очень низкая!Для устранения такого недостатка тормозной системы необходимо:
измерить внутренний диаметр тормозного барабана;
измерить наружный диаметр тормозных колодок в полностью сжатом состоянии;
вычислить разность диаметров и разделить на два;
В результате измерений получаем толщину листа металла, который необходим для изготовления накладок для подведения тормозных колодок к поверхности тормозного барабана.У меня этот размер получился 0,9мм, поэтому для изготовления накладок была использована листовая нержавейка толщиной 0,8мм.Накладок нужно изготовить три:
разрезная втулка на опорный палец нижнего крепления тормозных колодок;
две накладки, повторяющие геометрию верхней части тормозных колодок, опирающихся на кулачок.
Для изготовления втулки нужно снять тормозные колодки и измерить длину окружности и высоту (до стопорного кольца) опорного пальца тормозных колодок. Чертилкой разметить на металлической пластине прямоугольник. Длина стороны прямоугольника равна длине окружности пальца, а ширина – высоте опорного пальца до стопорного кольца. Найти оправку равную диаметру опорного пальца и на ней сформировать втулку. Втулка должна садиться на опорный палец с небольшим натягом.Для изготовления накладок на торцы тормозных колодок нужно измерить высоту и ширину опорных поверхностей колодок. Разметить прямоугольник с этими размерами и добавить к каждой стороне прямоугольники шириной 5-6мм. Должна получиться выкройка коробки.
После изготовления нужно установить накладки на опорные поверхности тормозных колодок и легким молотком обстучать по периметру. Разрезную втулку разместить на опорный палец и собрать тормозной механизм.
При установке колеса тормозной барабан должен легко стать на свое место. Колесо должно вращаться легко без торможения. Если барабан не становится на место или колесо после установки тормозится, значит накладки получились больше по толщине, чем необходимо. Нужно сделать накладки из металла меньшей толщины или убрать разрезную втулку с опорного пальца.
После выполненной переделки эффективность тормозной системы выросла многократно. Теперь при легком нажатии на рычаг заднего тормоза торможение происходит эффективно и информативно. Можно легко дозировать тормозное усилие. При экстренном торможении заднее колесо легко срывается в юз.
Также на эту тему Вы можете почитать:
Транцевые колеса-пантограф, своими руками.
Ремонт ленточной шлифовальной машины своими руками
Светодиодное освещение салона Форд Фокус 2
Фотоотчет: Замена тормозных колодок мопеда Альфа
Как ни крути, а денег у нашего народа на нормальную технику нету. Ну нету, где их взять то? Особо невоздержанные — «делают деньги» за счет кредитов и понтуются потом на тусовках «кубами». Другие, более рассудительные — исходят из финансовых возможностей и берут Альфу и потом долбятся с ней аки мы когда-то долбились с «Иж-Юпитерами»… Однако, и тем и другим в этом вопросе не позавидуешь.
К вопросу о сроках замены колодок — у кого как: один и пять лет будет ездить и в ус не дуть, у другого и через полгода колодки до железки сотрутся, у третьего так и совсем тормозов отродясь не было…
В любом случае, отталкивайтесь от того, что вы хотите получить в итоге: обладать более менее исправным мопедом или в самый неподходящий момент пропахать носом по асфальту.
- Если первое, то не поленитесь и сделайте ревизию колодок в начале каждого сезона, и обязательно сделайте тоже самое, если берете Б\У. Кто его знает, как с мопедом обращался бывший хозяин?..
- Если исправная тормозная система для вас не является принципиальным моментом можете закрывать вкладку. Дальше вам читать будет не интересно.
Как бы то ни было, а пока мы ни снимем колеса о состоянии колодок мы ничего не узнаем. Поэтому, если эффективность тормозов упала, возможно они стали тугими и даже клинят, скрипят, бьют или совсем пропали, регулировка проблему никак не решает — ставьте свой пырчик на подножку, снимайте проблемное колесо и смотрите, что там к чему.
С передник колесом проще некуда: ни тебе цепей ни звездочек — отвернул гайку, вынул ось да снял колесо. Единственно, что потом нужно будет сделать — правильно поставить шестеренку редуктора спидометра.
С другой стороны с передними колодками все намного сложнее чем с задними и ушатать их до железки у вас не получится. Механизм передних тормозов устроен так, что как только колодки немного подизносятся, буквально на миллиметр-полтора — тормоза уже никак не подтянешь: трос не укоротишь и рычаг по шлицам не перекинешь так как он стоит в одном положении.
Поэтому, если регулировочная гайка-барашек полностью выбрала ход, а тормоза так и не подтянулись — пришло время менять колодки. Так тут сделано и от этого мы никуда не уйдем.
Вот эти колодки еще хорошие износ накладок совсем небольшой, пружинки тугие, повреждений на корпусе и накладках нет, а регулировочная гайка уже выбрала свой ход и хочешь не хочешь, а придется их менять.
Снимаем колодки
Осматриваем рабочие накладки и если видим на них трещины, отслоения, остаточную толщину менее хотя бы двух миллиметров — тут же выбрасываем их на помойку.
Поковыряйте под накладкой тонкой отверткой, если накладка будет отслаиваться сразу выкидывайте такую колодку на помойку.
- Замеряйте чем-нибудь толщину накладок в самом изношенном месте, если толщина накладки окажется менее двух миллиметров — выкидываем ее туда же куда и первую.
- Внимательно осмотрите корпус колодки, если найдете трещину — выкидывайте.
Колодки обычно лопаются в местах крепления пружин, но могут лопнуть и в другом месте.

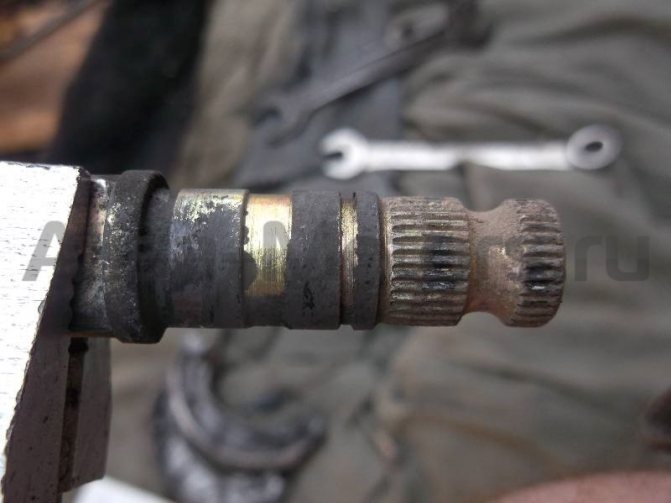

Еще одним важным моментом является подвижность оси кулачка раздвигающего колодки. Ось, особенно, если климат сырой со временем закисает в опорнике из-за чего тормоза становятся тугие и подклинивают. Чтобы потом снова не снимать колесо выньте пока все под рукой ось, смажьте ее медной пастой или литолом и поставьте на место.
Как было
Как должно быть
Колодки лучше покупать вот такие. Не именно этой фирмы, а просто такого плана. Стоят они немного дороже, чем самые дешевые, но зато они лучше цепляют колесо и ходят дольше.
Новое ставить много проще чем снимать старое
С задними колодками проделываем все тоже самое. Единственная сложность будет заключаться в более мудреной процедуре по снятию самого колеса и после обратной сборки и регулировки тормозов нужно будет немного повозится с натяжкой цепи.
Как часто менять тормозную жидкость?
В принципе скутеры нуждаются в разном периоде замены тормозной жидкости, и в обычных моделях, таких как например, скутер Стелс Тактик 50, тормозную жидкость нужно менять раз на 8 тыс. км. пробега. Если же у вас скутер спортивного типа или же ваш аппарат перетерпел какой-то внутренний тюнинг, замена жидкости нужна раз в 5 тыс. км. Но несмотря на это все мы должны знать, что цифры ничего не значат по сравнению с состоянием продукта. Так что если вы проверили тормозную жидкость и видите изменение ее цвета или другую потерю свойств, сразу же замените ее. Купить тормозную жидкость на скутер довольно просто, она есть в любом тематическом магазине.
Это все основные советы по своевременной замене тормозной жидкости, следите за состоянием вашего скутера и вы еще долго не узнаете о таком страшном слове «ремонт».
