Как проверить пусковой обогатитель скутера на исправность

Возможные неисправности

Кто-то может думать, что существует 159 причин, и сделать все самому нереально. Однако, ремонт и диагностику вполне можно сделать самостоятельно. Причины того, что плохо заводится скутер, можно разделить на несколько категорий:

1. Проблемы с зажиганием
2. Проблемы с топливом
3. Проблемы со стартером
4. Проблемы с электрической цепью.

Для полной проверки мопеда следует провести комплексную диагностику, поочередно выполняя проверку каждой из этих категорий.

Проблемы с топливом

В этой категории неисправными могут быть несколько деталей. Самые распространенные поломки – это выход из строя топливного крана, забитый воздушный фильтр или карбюратор.

Топливный кран

У этого элемента системы питания может быть две неисправности: не льется топливо, либо бензин льется не переставая. Диагностируется топливный кран очень просто:

• Снимите шланг подачи топлива с карбюратора и шланг вакуума с крышки головки цилиндра. Потяните ртом воздух в себя через вакуумный шланг, тем самым принудительно создав вакуум. Из шланга подачи должен потечь бензин. Если этого не происходит, следует заменить топливный кран.
• В случае, когда из шланга подачи беспрерывно потечет топливо, следует сразу менять кран.
• Если топливо течет с трудом, тогда замените топливный фильтр или прочистите вакуумный кран.

В первую очередь следует проверить работоспособность топливного крана

Карбюратор и воздушный фильтр

Эти два элемента связаны между собой. Попробуйте завести скутер без воздушного фильтра. Если удалось, то меняйте фильтр. Что касается карбюратора, то его необходимо периодически чистить. Особенно учитывая качество бензина на заправках.

Если воздушный фильтр забился мусором, завести скутер будет невозможно

Проверить, подается ли топливо в цилиндр, можно, выкрутив свечу и оценив ее состояние. Мокрая свеча свидетельствует о проблемах с переливом или неисправности системы зажигания. Закройте пальцем свечное отверстие и прокрутите вал двигателя кик-стартером. При исправной подаче топлива, на пальце останутся следы бензина.

Проблемы с зажиганием

Эта категория также характерна, если совсем не заводится скутер 4т или 2т. Отсутствие искры не позволит стартовать двигателю. Необходимо проверить наличие искры на свече. Выкрутите ее, вставьте в колпачок и поднесите к цилиндру. При вращении двигателя между электродами должна проскакивать искра. Если ее нет, очищайте свечу от нагара, выставите необходимый зазор или меняйте её.

Работоспособность свечи зажигания проверяют прислонив её к металлическому кузову скутера

Проблемы со стартером

Если скутер не заводится со стартера, то велика вероятность неисправности в нем самом. Перед тем, как снять стартер, следует убедиться, что на него поступает необходимое напряжение. При помощи мультиметра это будет легко сделать:

1. Выставите прибор в режим измерения постоянного тока.
2. Подсоедините щупы мультиметра к корпусу стартера и плюсовому проводу.
3. Нажмите кнопку запуска двигателя.
4. Должно появиться напряжение 12В.
5. Если напряжение не появляется, то проблему, прежде всего, следует искать в электрической цепи (проводах, идущих к стартеру).

Так выглядит стартер скутера

Если напряжение на стартере появляется, но он не крутит, значит, проблема в нем. Снимите его, открутив два болта крепления и отсоединив плюсовой провод. Разберите и осмотрите его на наличие следов гари. Оцените состояние щеток, при необходимости замените их. Возможно, придется даже менять стартер, если повреждена обмотка.

Разобрав стартер можно проверить целосность щеток и обмоток

Обязательно перед ремонтом стартера отсоедините минусовую клемму от аккумулятора или снимите его вообще!

Электрическая цепь (проводка)

Ответ на вопрос, почему скутер не заводится, может скрываться в электрической цепи. Если на стартер подается напряжение, меньше 12В или вообще не подается, то двигатель не стартует.

Проблемных мест здесь может быть несколько:

• Кнопка стартера
• Главный предохранитель
• Обрыв провода.

Кнопка пуска проверяется в снятом положении при помощи мультиметра. Следует выставить на мультиметре режим прозвонки (измерение сопротивления). При нажатой кнопке, прибор должен пищать.

Еще одной причиной, почему не заводится скутер, может быть главный предохранитель. Он находится сразу возле аккумулятора (на красном проводе, идущем на стартер). Были случаи, когда предохранитель имел плохие контакты, и из-за этого падало напряжение в цепи. В результате этого, стартер не крутил двигатель.

Если эти элементы исправны, тогда ищите обрыв провода, идущего от аккумулятора на клеммы стартера. Это делается также мультиметром в режиме прозвонки. Если провод не прозванивается, тогда ищите обрыв в нем или замените его целиком.

Как устроен электроклапан на скутер

Для обогащения топливно-воздушной смеси используется устройство обогащения топлива с механическим приводом и автоматической системой управления. Рассмотрим принцип работы и особенности каждой из указанных систем обогащения.

Ручной

Ручная система обогащения, нуждающаяся в точной регулировке, неудобна в эксплуатации. Для запуска двигателя мотороллера после ночной стоянки необходимо нажать на руле рычажок, передающий усилие через тросик на толкатель. После того как силовой агрегат запустится, нагреется и достигнет рабочей температуры, необходимо возвратить рычаг ручного обогатителя, чтобы заслонка регулировки объема и игла вернулись в исходное положение. Как показывает опыт эксплуатации скутеров, такая система обладает рядом неудобств.

В большинстве моделей современных мопедов установлен пусковой обогатитель автоматического типа

Автоматический

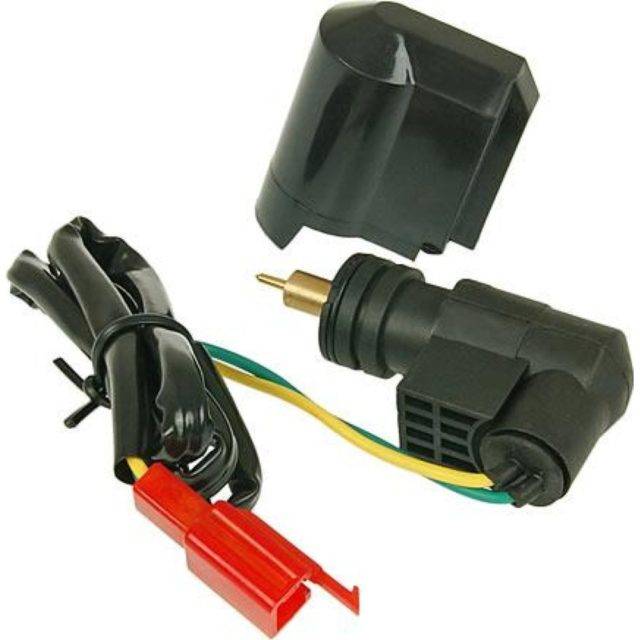

Пусковой обогатитель автоматического типа, называемый термоэлектроклапаном, установлен в большинстве моделей современных мопедов с двухтактными и четырехтактными двигателями.

Устройство состоит из следующих частей:

• корпуса, в котором расположен электроклапан;
• керамического нагревателя, питающегося от бортовой сети;
• подпружиненного привода со штоком, связанного с толкателем и заслонкой.

Устройство соединено с воздушным каналом, насыщающим бензин из дополнительной поплавковой камеры перед подачей его в камеру сгорания цилиндра. Необходимо отметить одну особенность карбюраторов скутеров. Они имеют две поплавковые камеры – дополнительную и основную, связанные между собой пусковым жиклером.

Небольшой трубчатый канал из дополнительной поплавковой камеры связан с камерой смешивания, отвечающей за подачу воздуха с бензином к двигателю. Сечение смесительной камеры перекрывает заслонка, конструктивно похожая на заслонку дросселя в карбюраторе. Опускание заслонки вызывает смещение подпружиненной иглы, закрывающей канал подачи топлива. Корпус электроклапана теплоизолирован и находится в резиновом чехле. Все современные скутеры имеют аналогичную конструкцию термоэлектроклапана.

Пусковым обогатителем без электронагрева оснащены старые модели скутеров

Старые модели скутеров оснащены пусковым обогатителем без электронагрева. Передача тепловой энергии к приводу осуществляется благодаря медному теплопроводящему цилиндрику, связанному с мотором скутера. Вместо порошкового привода установлен мембранный. При этом впускной коллектор головки цилиндра связан с одной полостью колбы.

Модификация электроклапана

И снова всем привет) Сегодня я заведу речь о такой не маловажной детали как электроклапан и о том как его я переделал. Надеюсь , что вам данная статья ( если это можно так назвать ) поможет в решении ваших проблем

Начнем с причины , которая подтолкнула меня на замену данной запчасти … У меня был плохой запуск на холодную ( как оказалось дело было не совсем в ЭК ) , а в ЦПГ , но речь сейчас не о ней . Не хитрым методом , а именно прозвонкой ЭК ( будем дальше так его звать ) было определенно , что его коротит . По факту он считался рабочим , но на деле всего лишь элемент который не функционирует так как положено . Было предпринято решение , которое по моему мнению исправит все мои проблемы со скутером ( смешно ) , а именно покупка нового ЭК ! Ах да , возможно кто то не знает зачем вовсе этот ЭК . Объясняю . ЭК обеспечивает запуск двигателя на холодную . Отвечу на вопрос который может возникнуть у вас , а именно можно ли ездить без ЭК . Отвечаю : Да , можно , при условии , что вы закроете отверстие на карбюраторе где стоял ЭК . Но при этом у вас значительно вырастет расход топлива ( т.к. есть канал , который не запирается иглой ЭК и туда поступает постоянно бензин на холодный запуск ) . Надеюсь с этим мы разобрались . Продолжим . После покупки , я радостный полетел на гараж побыстрее чинить свой скутер . Столкнулся с проблемой, с которой я вообще не ожидал , что столкнусь . Я не знал к чему подсоединять ЭК О.о Как оказалось , бывший владелец оказался умным япончиком . По неизвестным мне причинам он решил вывести один провод ( зеленый ) отдельно на массу . Ну а мой новый ЭК был расщитан на соединение фишка-конектор . После недолгих раздумий было принято решение подогнать новый ЭК под вариант умного япончика . Забрав новый и старый ЭК домой , я решил разобрать их и с оригинального эк установить на китайский все запчасти которые по минимуму износились . Таким образом была замена игла . По словам одного из мастеров оригинальная игла лучше тем , что она острее чем китайская , и как оказалось он оказался прав . По сути можно было бы остановиться на замене иглы и ставить его уже на скутер . Но я решил , что чем больше рабочих оригинальных деталей , тем лучше

Надеюсь хоть кому то эта статья помогла и он решил свою проблему

В РОЛЯХ :

Я — человек который считает , что чем больше оригинальных запчастей тем лучше , и не важно какой у них износ

Андрюха — главный электрик и друг по совместительству .

Умный япончик — бывший владелец , который заварил всю эту кашу с проводкой ЭК

Мой батя — человек , который наорал на меня и сказал , что я купил не тот ЭК

Мастер — человек который приехал на Kawasaki , начал беситься из за наших дорог , сказал , что со скутером , что то не так , и заводя его с ножки, сломал крепление фильтрбокса .

На этом у меня все , всем удачи

Причины обеднения смеси

Обеднение смеси возможно не только по причине увеличения количества воздуха, но и из-за уменьшения количества бензина. В первом случае не исключается подсос воздуха системой, во втором – утечки топлива.

Есть и другие причины.

Последний вариант возникает довольно часто, и тогда автомобилисту приходится заниматься настройкой. Хорошо, если имеется возможность каждый раз обращаться к специалистам. А если нет. Тогда приходится учиться самостоятельной настройке.

Стоит отметить, что «глюк» карбюратора не всегда связан с настройками. В некоторых случаях это может происходить из-за засорения топливных жиклёров.

Большое количество воздуха всегда свидетельствует о нестабильной работе силового агрегата. Однако, что интересно, обороты не меняются. Да, они падают, но немного, меняются – но, плавно.

Воздух подсасывает через уплотнители или диафрагмы, повреждённые по каким-либо причинам. Как правило, речь идёт про уплотнители впускного коллектора или диафрагмы усилителя тормозов.

Недостаточное количество бензина может быть вызвано малым давлением горючего в рампе. Например, связано это бывает с умирающим бензонасосом, грязными топливными фильтрами и т. д.

Для того чтобы легко определить причину, рекомендуется вывернуть свечу, после работы двигателя (минимум получасовой). Обязательно, чтобы двигатель работал под нагрузкой. Нужно посмотреть на нагар: если он светлый, значит, ТВС обеднённая.

Электрика и электрооборудование скутера

Всем владельцам китайских скутеров посвящается…

Для начала хотелось бы представить схему электропроводки китайского скутера.

Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.

Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.

(Кликните по картинке для увеличения. Изображение откроется в новом окне).

Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.

Для начала давайте пробежимся по основным элементам схемы китайского скутера.

Замок зажигания.

Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.

При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.

В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков

В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.

Генератор.

Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).

От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.

Также в конструкции генератора присутствует так называемый датчик холла. Электрически он не связан с генератором и от него идут 2 провода: бело- зелёный и красно —чёрный. Датчик холла подключен к модулю зажигания CDI (1).

Реле-регулятор.

Реле-регулятор (5). В народе может обзываться «стабилизатором», «транзистором», «регулятором», «регулятором напряжения» или попросту «реле». Все эти определения относятся к одной «железяке». Вот так выглядит реле-регулятор.

Реле-регулятор у китайских скутеров устанавливается в передней части под пластмассовым обтекателем. Само реле-регулятор крепится к металлическому основанию скутера для того, чтобы уменьшить нагрев радиатора реле при работе. Вот так выглядит реле-регулятор на скутере.

В работе скутера реле-регулятор играет весьма важную роль. Задача реле-регулятора заключается в том, чтобы переменное напряжение от генератора превратить в постоянное и ограничить его на уровне 13,5 — 14,8 вольт. Именно такое напряжение требуется для зарядки аккумулятора.

На схеме и на фото видно, что от реле-регулятора отходит 4 провода. Зелёный – это общий провод. О нём мы уже говорили. Красный – это выход плюсового постоянного напряжения 13,5 -14,8 вольт.

По белому проводу на реле регулятор поступает переменное напряжение от генератора. Также к регулятору подключен жёлтый провод, идущий от генератора. По нему на регулятор подаётся переменное напряжение от генератора. За счёт электронной схемы регулятора, напряжение на этом проводе преобразуется в пульсирующее, и подаётся на мощные потребитель тока – лампу ближнего и дальнего света, а также лампы подсветки приборной панели (их может быть несколько).

Пусковой обогатитель, электроклапан — устройство, диагностика

Эта деталь мала, но очень важна. Именно она помогает заводить холодный двигатель скутера без сложностей в любую погоду. Только благодаря ей скутер легко заводится с полоборота. Благодаря ей, скутер не стреляет в глушитель как отечественные мото, а работает на холостых тихо и ровно. Хвала японцам, что они изобрели эту штуку! — говорю я на полном серьезе.

Что же это такое — пусковой обогатитель? Это по сути дела дополнительный маленький карбюратор, стоящий параллельно основному. С основным карбюратором он соединяется тремя каналами — воздушным, эмульсионным и топливным, высверленными в его корпусе. Воздух забирается до дроссельной заслонки, эмульсия (смесь) подается после нее, непосредственно в выходной патрубок карбюратора. Бензин берется из общей поплавковой камеры. Таким образом, с некоторой натяжкой, обогатитель можно считать независимым устройством. С натяжкой, потому что он, все же, конструктивно неотделим от карбюратора.

А теперь посмотрим на рисунок.

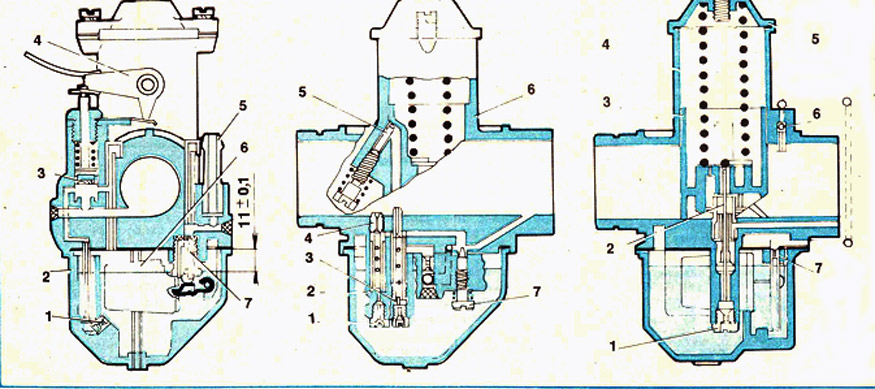

В карбюраторе имеется небольшая дополнительная топливная камера 7, соединяющаяся с основной поплавковой камерой 8 через жиклер пуска 9. Трубка из камеры 7 ведет в смесительную камеру в которую подается воздух и из которой в двигатель идет воздушно-бензиновая смесь. В смесительной камере может перемещаться заслонка 6, аналогичная дроссельной заслонке карбюратора, только гораздо меньше размером. Так же, как и в дроссельной, в пусковой заслонке находится подпружиненная игла, которая закрывает топливный канал при опускании заслонки.При пуске холодного двигателя заслонка поднята (открыта). При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе.

После того как двигатель запустился, но еще не прогрелся ему нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор, бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель. При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель разогревает привод 3. Внутри него, очевидно, находится газ или жидкость, кипящая при низкой температуре и поршень, связанный со штоком 4. При нагреве привода шток постепенно выдвигается на 3-4 мм и через толкатель 5 приводит в движение заслонку. Корпус 1 клапана обернут теплоизоляцией (пенополиэтилен) и закрыт резиновым чехлом.

Таким образом, двигатель прогревается вместе с термоэлектроклапаном и смесь постепенно обедняется. Минут через 3-5 заслонка закрывается совсем и степень обогащения смеси на горячем двигателе задается только системой холостого хода карбюратора. При остановке двигателя прекращается нагрев клапана, привод заслонки остывает и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Такая конструкция обогатителя применяется практически на всех современных скутерах. В более старых моделях может применяться конструкция без электрического нагревателя, теплота передается на привод через медный теплопроводящий цилиндрик непосредственно от цилиндра двигателя. Иногда, также, встречается ручной привод заслонки через тросик от ручки на руле («Choke»).

Теперь «болезни» системы 1. Может быть забит грязью воздушный канал. Смесь при этом сильно переобогащается, даже после прогрева двигателя. 2. Может быть забит грязью жиклер. Он очень тонкий, и это нередко случается. При этом обогатитель работает наоборот — обедняет смесь, затрудняя пуск. 3. Нарушен контакт с «таблеткой» нагревателя. Клапан при этом не нагревается и не закрывается. Двигатель работает все время на переобогащенной смеси и не развивает положенной мощности. Сопротивление на контактах клапана легко измерить, оно должно быть в районе нескольких Ом. 4. Обломаны усики на толкателе 5, обычно от неаккуратного обращения при снятии клапана, и, хотя толкатель и перемещается, заслонка все время закрыта, так как не держится на нем. Симптомы — как в п. 3. 5. Вышел из строя привод 3. Шток при нагреве не выдвигается или почти не выдвигается. Симптомы — также, как в п. 3. Проверяется нагревом привода в сборе с клапаном или отдельно, например кипятком. Привод ремонту не подлежит.

Почему прогорают клапана

Прогар клапанов возникает по разным причинам. Для моторов, которые предполагают необходимость периодической регулировки клапанов, прогар клапана часто происходит по причине несвоевременной регулировки теплового зазора клапанов. На двигателях с автоматической регулировкой указанного зазора выход из строя гидрокомпенсаторов также нередко приводит к тому, что клапан прогорает.

Основными причинами прогара клапанов двигателя являются:

• клапана сильно зажаты;
• изношена направляющая втулка клапана;
• изношен стержень самого клапана;
• двигатель работает на обедненной смеси (особенно при наличии ГБО);

Прогоревший клапан может в один момент разрушиться, после чего осколки клапана попадают в цилиндр двигателя. В результате могут возникнуть серьезные повреждения поршня, дефекты ГБЦ или БЦ. В последнем случае существует риск того, что большой кусок прогоревшего клапана пробьет блок цилиндров двигателя, что является фактическим выведением из строя не только головки блока и поршневой группы, но и блока цилиндров. В такой ситуации длительная эксплуатация мотора с прогоревшим клапаном может привести к необходимости замены всего двигателя.

Принцип работы электроклапана карбюратора скутера

Когда двигатель холодный заслонка с иглой золотника 6 поднята максимально вверх (открыта). Игла открывает канал подачи топлива, а заслонка открывает отверстие подачи воздуха. При первых оборотах двигателя в эмульсионном канале создается разряжение и бензин, находящийся в камере 7 засасывается в двигатель через канал А, вызывая сильное обогащение смеси и облегчая первые вспышки в двигателе. После того как двигатель запустился, но еще не прогрелся ему все еще нужна обогащенная смесь. Обогатитель работает при этом как параллельный карбюратор — бензин в него поступает через жиклер 9, смешивается с воздухом и поступает в двигатель.

При работе двигателя переменный ток от его генератора всегда подается на контакты керамического нагревателя 2 термоэлектроклапана системы пуска. Нагреватель 2 разогревает привод 3. По мере прогрева двигателя и привода шток постепенно выдвигается на 3 … 4 мм и через толкатель 5 приводит в движение заслонку. Таким образом, двигатель прогревается вместе с термоэлектроклапаном, золотник с иглой опускается и перекрывает каналы воздуха и топлива, и смесь постепенно обедняется. Через 3 … 5 минут заслонка закрывается полностью и степень обогащения смеси на горячем двигателе регулируется только системой холостого хода карбюратора.

При остановке двигателя прекращается нагрев клапана, привод заслонки остывает (порошок сжимается) и под действием пружины 10 толкатель 5, шток 4 и заслонка 6 возвращаются в исходное положение, открывая каналы для последующего пуска. Остывание и возврат в исходное положение происходит также в течение нескольких минут.

Недостатком обогатителя такого типа является то, что он функционирует отдельно от двигателя. Например, очень часто, особенно в теплую погоду, пока двигатель еще горячий и ему еще ненужно обогащать смесь, термоэлемент уже остывает. Мы заводим двигатель и он получает богатую смесь.

Принцип работы пускового обогатителя второго типа (с мембраной)

В холодном состоянии клапан открыт. После запуска двигателя, в коллекторе возникает разряжение и через термоклапан подается к мембране. В результате низкого давления мембрана подымается вверх и открывает канал дополнительной подачи воздуха. По мере прогрева головки цилиндра клапан закрывается и заслонка с иглой под действием пружины опускается, перекрывая дополнительную подачу топлива.

При таком принципе построения сохраняется связь с фактической температурой двигателя, и дозировка топлива осуществляется более правильно.

Признаки необходимости проверки

При возникновении сложностей с запуском двигателя и в ряде других ситуаций необходимо уметь проверить работоспособность пускового обогатителя. Мысли о неисправности электроклапана могут возникнуть в разных случаях.

Остановимся детальней на основных причинах:

• проблематичен первый утренний запуск холодного двигателя скутера;
• сложно завести остывший мотор мотороллера после длительной стоянки;
• потребление топлива значительно превышает указанный в паспорте расход;
• силовой агрегат скутера достаточно нестабильно работает на холостом ходу;
• прогретый мотор не держит обороты, а холодный функционирует с перебоями.

Любая из указанных проблем должна заставить задуматься хозяина скутера о возможной неисправности электроклапана.

Неисправный обогатитель может находиться в двух положениях:

• с постоянно выдвинутой иглой электроклапана;
• в исходном состоянии, когда игла не выступает.

Необходимо уметь проверить работоспособность пускового обогатителя при возникновении сложностей с запуском двигателя Каждый из случаев по-разному сказывается на работе мотора. Первая ситуация затрудняет запуск мотора холодного скутера. Попытка запустить двигатель нажатием на кикстартер, также, как и запуск электростартером, оказываются безрезультатными. Во втором случае мотор запускается без проблем, но при работе потребляет повышенное количества бензина. Увеличенный расход топлива связан с работой двигателя на сильно обогащенной смеси.

Пусковой электрический топливный обогатитель скутера

Для обеспечения пуска холодного двигателя скутера, необходима богатая топливная смесь, то есть, если оптимальное отношение бензина и воздуха в смеси, составляет 1 : 15, то в момент пуска холодного мотора, количество бензина в смеси должно быть больше. Это обусловлено тем, что холодный бензин испаряется хуже, и его воспламенение в камере сгорания затрудняется. Большее количество бензина, позволяет получить больше паров, в результате чего двигатель нормально запускается.

На старой мототехнике, при пуске холодного двигателя, прикрывали или полностью зарывали воздушную заслонку, таким образом, обогащая смесь. После пуска мотора и его прогрева, заслонку открывали, смесь становилась обычной, и мотор начинал работать в обычном режиме.

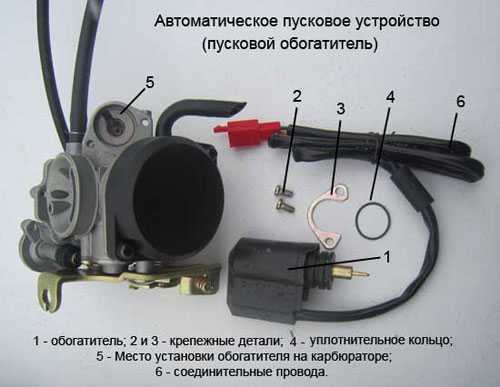

На современной технике, в том числе и на скутерах, процесс обогащения смеси при пуске холодного двигателя полностью автоматизирован, благодаря такому устройству, как пусковой электрический обогатитель, или, как его часто называют скутеристы – електроклапан карбюратора, и устанавливается он прямо на карбюратор.

Принцип работы обогатителя

Внутри его пластикового корпуса имеется электрический нагревательный элемент, через который начинает проходить электрический ток, как только мотор скутера начинает работать. В этот момент тепловой элемент начинает нагреваться, а уже от его тепла нагревается капсула со специальным составом, который при повышении температуры расширяется, и выталкивает иглу обогатителя.

При прекращении поступления тока к нагревательному элементу обогатителя, капсула остывает, и игла поднимается, занимая верхнее положение.

При запуске холодного мотора, генератор скутера начинает вырабатывать ток, и, в этот же момент начинает нагреваться термоэлемент обогатителя, получая ток от генератора. Пока игла обогатителя не опустилась в нижнее положение, в карбюраторе остается открытым канал для дополнительной порции бензина, поступающего в двигатель, это позволяет легко запустить холодный мотор.

Но, двигатель не должен работать постоянно на обогащенной смеси, хотя бы потому, что это приведет к перерасходу топлива. На самом деле, на обогащенной смеси мотор скутера работает всего первые несколько минут, потому что, после того как мотор начинает работать, нагревательный элемент обогатителя нагревается все больше (ведь генератор работает, и на нагревательный элемент подается ток), игла обогатителя постепенно опускается, и перекрывает путь дополнительному току бензина, в результате чего топливная смесь приобретает нормальный состав.

С этого момента мотор может работать в обычном режима. В свою очередь, после остановки мотора, генератор перестает вырабатывать ток, термоэлемент обогатителя перестает нагреваться, он остывает, игла поднимается в верхнее положение, и, теперь, при пуске в цилиндр опять будет подаваться обогащенная смесь.

Проверка обогатителя

В том, что обогатитель нормально работает, можно убедиться, ели при пуске холодного двигателя он вначале работает на повышенных оборотах, а затем, через одну – две минуты, обороты падают до холостых.

Также, можно проверить обогатитель, сняв его с карбюратора, и подключив его контакты напрямую к клеммам аккумулятора, (полярность в этом случае не важна). Если при нагреве обогатителя его игла постепенно начинает выдвигаться, значит, обогатитель исправен.

Неисправные обогатители обычно заменяют новыми, но при подборе нужно учитывать, что обогатитель должен точно соответствовать карбюратору, установленному на двигателе.
