Сравниваем лучшие модели!
Таблица с характеристиками лучших.
| Модель | Объем двигателя, куб. см | Количество тактов | Максимальная скорость, км/ч | Объем бака, л | Расход, л/100 км | Размеры (ДхШхВ), см | Масса, кг | Цена, рублей |
| Yamaha NMAX 150 | 155 | 4 | 102 | 6,6 | 2,4 | 195,5х74х111,5 | 120 | 240 000 |
| Honda PCX-150 | 153 | 4 | 120 | 5,9 | 2,2 | 191,5х74х109 | 123 | 200 000 |
| Sym Symphony SR 125 | 124,6 | 4 | 100 | 5,5 | 2,5 | 200x69x112,5 | 110 | 110 000 |
| Stels Outlander 150 | 150 | 4 | 115 | 7 | 2,65 | 204x70x115 | 113 | 100 000 |
| Irbis Grace 150 | 150 | 4 | 90 | 6 | 2,5 | 199,5х68х116,5 | 107 | 70 000 |
| SUZUKI ADDRESS V110 | 113 | 2 | 100 | 6 | 2,2 | 185,5х63,5х112 | 90 | 65 000 |
| Irbis Nirvana 150cc | 150 | 4 | 90 | 6 | 2,9 | 198,3×68,3×111 | 115 | 64 000 |
| Stels Vortex | 149 | 4 | 90 | 5 | 3,5 | 180×69,5×116 | 100 | 60 000 |
| VIPER STORM 150 | 150 | 4 | 115 | 6 | 2,9 | 194x69x113,9 | 109 | 55 000 |
| Nexus F22-S | 150 | 4 | 80 | 5,5 | 2,5 | 186,5х70,5х114,2 | 101 | 53 000 |
МОЙ МОТОЦИКЛ
13.02.2019 NEMEC
47250
Так как сайт я создавал всесторонним то хочу уделить немного времени китайским мопедам, точнее сегодня затронем реле-регулятор напряжения мопедов Viper, Delta, Alfa. Нашел соответствущую инфу и хочу поделиться с вами.

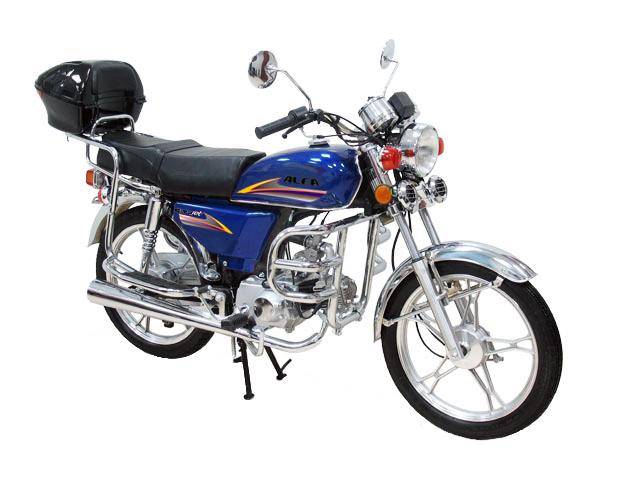

Проводка китайских мопедов Viper, Delta, Alfa весьма интересна. Зажигание идет отдельно, освещение отдельно, что аналогично и во многих других скутерах и мотоциклах. Но само освещение очень запутано. Мы имеем две ветки освещения, одна это электроэнергия генератора, другая – аккумулятора. Одновременно сам генератор питает и аккумулятор. И вот чтобы эти две проводки соединить, используется реле-регулятор напряжения.
Электрика и электрооборудование скутера
Всем владельцам китайских скутеров посвящается…
Для начала хотелось бы представить схему электропроводки китайского скутера.
Поскольку все китайские скутеры весьма похожи как сиамские близнецы, то и электрическая схема у них практически ничем не отличается.
Схем найдена в интернете и является, на мой взгляд, одной из самых удачных, так как на ней показан цвет соединительных проводников. Это значительно упрощает схему и делает её чтение более комфортным.
(Кликните по картинке для увеличения. Изображение откроется в новом окне).
Стоит отметить, что в электрической схеме скутера, так же как и в любой электронной схеме, есть общий провод. У скутера общим проводом является минус (—). На схеме общий провод показан зелёным цветом. Если посмотреть повнимательнее, то можно заметить, что он соединён со всем электрооборудованием скутера: фарой (16), реле поворотов (24), лампой подсветки приборной панели (15), индикаторными лампами (20, 36, 22, 17), тахометром (18), датчиком уровня топлива (14), звуковым сигналом (31), задним габаритом/стоп-сигналом (13), пусковым реле (10) и другими приборами.
Для начала давайте пробежимся по основным элементам схемы китайского скутера.
Замок зажигания.
Замок зажигания (12) или «Главный выключатель». Замок зажигания представляет собой не что иное, как обычный многопозиционный переключатель. Несмотря на то, что у замка зажигания 3 положения, в электрической схеме используется всего 2.
При первом положении ключа замыкается красный и чёрный провод. При этом напряжение от аккумулятора поступает в электроцепь скутера, скутер готов к запуску. Также готовы к работе индикатор уровня топлива, тахометр, звуковой сигнал, реле-поворотов, схема зажигания. На них подаётся напряжение питания от аккумулятора.
В случае неисправности замка зажигания его можно смело заменить каким-нибудь переключателем вроде тумблера. Тумблер должен быть достаточно мощный, ведь через замок зажигания, по сути, коммутируется вся электроцепь скутера. Конечно, можно обойтись и без тумблера, если ограничиться замыканием красного и чёрного провода, как это когда-то делали герои голливудских боевиков
В двух остальных положениях происходит замыкание чёрно-белого провода от модуля зажигания CDI (1) на корпус (общий провод). При этом работа двигателя блокируется. В некоторых моделях скутеров для блокировки двигателя предусмотрена кнопка стоп-двигатель (27), которая также, как и замок зажигания соединяет бело-чёрный и зелёный (общий, корпусной) провод.
Генератор.
Генератор (4) вырабатывает переменный электрический ток для питания всех потребителей тока и зарядки аккумуляторной батареи (6).
От генератора отходит 5 проводов. Один из них подключен к общему проводу (раме). С белого провода снимается переменное напряжение и подаётся на реле-регулятор для последующего выпрямления и стабилизации. С жёлтого провода снимается напряжение, которое используется для питания лампы ближнего/дальнего света, которая установлена в переднем обтекателе скутера.
Обслуживание и ремонт
Скутер будет нормально работать только при условии аккуратного использования и регулярного обслуживания. К примеру, минимум 2 раза в год надо менять масло в двигателе (после пробега 1000 км). В скутере быстро забивается воздушный фильтр, так что раз в 3-4 месяца следует очищать его от пыли, иначе загрязнения приведут к снижению мощности мотора, повышению расхода топлива.
Что касается ремонта, то стоит приготовиться – он будет требоваться регулярно. Вайпер Винд является бюджетным «китайцем», за такие деньги на нем не могут стоять сверхпрочные детали. Чаще всего требуются следующие ремонтные работы:
- Замена катушки зажигания – она может «слетать» уже при обкатке скутера, но это не страшно, так как в этом случае ее можно заменить бесплатно по гарантии.
- Замена ремня вариатора. Он почти всегда растягивает или рвется после прохождения 4000-5000 км. Для замены можно купить Drive belt 669 х 18 JWBP, стоит он примерно 600 руб.
- Ремонт поршневой, который не выдерживает езды в слишком жаркую погоду по пробкам. Если нужно заменить, то можно купить любой поршень в сборке с пальцем 13 мм – стоит 580-650 руб.
- Замена аккумулятора, которая, к примеру, нужна при слишком частом использовании сигнализации (она съедает много заряда). Совет: сделайте переключатель для стоянки, чтобы постоянно не лазить и не снимать клеммы.
- Замена приводов на приборке. Они в среднем перегорают через год пользования скутером. Стоят недорого – например, привод спидометра под ось 12 мм можно купить за 200 руб.
- Починка топливного бака. Если заплатку на пробоины поставить не удастся, то можно купить целый за 1250 руб. Учтите, что бак не комплектуется крышкой и датчиком, их надо докупать отдельно.
- Замена оптики и стекол, которые у Вайпер Винд не отличаются особой прочностью. Купить пару оранжевых «поворотов» можно 500-600 руб., стекло «стопа» — за 230 руб., комплект фар – от 2200 руб.
На китайском скутере Вайпер Винд одна из основных неполадок – смещение настройки зазоров клапанов. Если мопед полностью не заводится, то причина может быть в прогоревшем выпускном клапане. Этот узел постоянно требует регулировки и проверки, в противном случае будет наблюдаться прогрессирующее снижение мощности.
Отрегулировать клапаны можно своими руками:
- Следует снять пластик и кожух охлаждения;
- Открутить головку цилиндра;
- Для проверки зазора надо установить поршень на ВМТ;
- Проворачивать коленвал, пока два отверстия с полосками не окажутся параллельно цилиндру, а большое отверстие – сверху.
- Если все установлено правильно, то провернуть гаечный ключ коромысла клапанов не удастся – они будут неподвижными.
Технические характеристики
| Двигатель | |
| Тип двигателям | Четырехтактный |
| Система охлаждения | Воздушное |
| Объем двигателя | 50 или 80 куб.см |
| Максимальная мощность | 3 Квт при 7500 об/мин |
| Система пуска | Электростартер /кикстартер |
| Трансмиссия | |
| КПП | Клиноременной вариатор |
| Расход топлива, средний | 2 л/100км |
| Шасси | |
| Передняя подвеска | Телескопическая вилка |
| Задняя подвеска | Маятниковая, с двумя передними амортизаторами (перьями) |
| Тормозная система передняя | Дисковый |
| Тормозная система задняя | Барабанный |
| Покрышка, передняя/задняя | 3,5х10 |
| Габариты и масса | |
| Размеры | 1720 мм х 625 мм х 1035 мм |
| Масса | 82 кг |
| Максимальная нагрузка | 120 кг |
| Другие параметры | |
| Цвет | Красный, синий, черный |
| Максимальная скорость | 55 км/ч |
| Количество мест | 1 |
| Цена | |
| Новый | $700 |
| Б/у | от 10 000 руб. |
Категория 150 см3 и больше
И снова приз зрительских симпатий выигрывает японская компания. Лучшим в этой категории считается HONDA PCX150. Да, размерами чуть не дотянул до максискутеров. Все-таки, удобное сиденье на две персоны радует мягкие части тела водителя и пассажира. Судя из объема двигателя (скутер 150 кубиков вмещает), HONDA PCX150 обладает гораздо большей мощностью и расходом топлива.
Стильный внешний вид, мягкая езда, «бесшумный» двигатель, японское качество Хонды – все это характеризует PCX150. Желающим приобрести придется выложить 200 000 руб. Дорого? Тогда можно за 60 тыс. рублей присмотреться к другому скутеру — Stels Vortex 150. Что можно получить за эти деньги?
Внешний вид скутера не так богат, как у японского конкурента. Двигатель не славится такой надежностью, но свои 90 км/ч честно отрабатывает. Почти 10 лошадей будут мчать вперед своего хозяина. Из минусов можно отметить маленькие колеса и прожорливость.
Как выбрать хороший и надежный скутер?
Выбор скутера – ответственная задача, так как, несмотря на то, что некоторые модели не требуют наличия водительских прав, все-таки это транспортное средство, и вы на нем будете являться полноценным участником дорожного движения
Если вы решили приобрести себе или своим близкий мотороллер, важно, чтобы он был не только функциональным, но и надежным, так как от этого зависит ваше здоровье. В этом разделе мы расскажем вам о том, как выбрать хороший скутер, и каким критериям должен отвечать действительно качественный мотобайк. Тип двигателя
Большинство современных производителей оборудуют свои скутеры четырехтактным двигателем, который имеет важные преимущества. Он расходует меньше топлива и масла, работает практически бесшумно и обеспечивает хорошую тягу даже на минимальных скоростях. Двухтактные двигатели потребляют масло постоянно, поэтому они менее экономичны, но их преимуществом является более высокая удельная мощность. Более практичным выбором специалисты все-таки считают покупку модели с четырехтактным движком
Тип двигателя. Большинство современных производителей оборудуют свои скутеры четырехтактным двигателем, который имеет важные преимущества. Он расходует меньше топлива и масла, работает практически бесшумно и обеспечивает хорошую тягу даже на минимальных скоростях. Двухтактные двигатели потребляют масло постоянно, поэтому они менее экономичны, но их преимуществом является более высокая удельная мощность. Более практичным выбором специалисты все-таки считают покупку модели с четырехтактным движком.
Мощность движка (мотора). Мощность двигателя также является одним из важнейших параметров при выборе скутера, если вы планируете использовать его ежедневно в качестве основного транспорта. Минимальная мощность в этом случае должна составлять 7-8 л. с., потому что при показателях меньше этой цифры вы сможете комфортно пользоваться транспортом только для редких вылазок на рыбалку или поездок на дачу. Минимальная мощность скутера должна составлять 7-8 л. с
Расход топлива. Расход топлива напрямую связан с типом и мощностью мотора. У большинства современных мотороллеров на четырехтактных движках расход топлива составляет не более 3 л на каждые 100 км, а если вы выберете модель с мощностью менее 7 лошадиных сил, можно даже подобрать модель, расходующую не более 2 литров бензина.
Передняя вилка. Передняя вилка является частью передней подвески и влияет на качество амортизации. Если вы живете в городе с ровными дорогами, вам подойдет скутер с телескопической вилкой, но для эксплуатации транспорта в сельской местности (дороги с гравием, ямами и выбоинами) лучше выбирать маятниковый механизм с моноамортизатором.
Возраст водителя. Это не менее важный параметр выбора, чем тип и мощность мотора. Пожилому человеку (главная цель у данной категории покупателей – поездки на дачу или за город) следует выбирать маломощные модели, в противном случае велика вероятность, что водитель может не справиться с управлением. Подросткам подойдут мотороллеры класса A с рабочим объемом двигателя менее 50 см. куб., так как для данной разновидности скутеров не требуется водительское удостоверение
Женщинам стоит обратить внимание на вес самого скутера, чтобы при необходимости они могли самостоятельно завести его в гараж или поставить на подставку. Для детей лучше всего приобретать маломощный скутер. Весовая нагрузка
Весовая нагрузка
Для комфортного передвижения одного человека подойдут модели с максимальной нагрузкой 90-110 кг. Если вы планируете перемещаться вдвоем, выбирать следует мотороллер с нагрузкой 150 кг и выше. Отлично, если сиденье будет разделено на пассажирскую и водительскую зону – такое седло максимально удобно и для водителя, и для человека, который находится сзади.
Максимальная скорость. Здесь все зависит от ваших предпочтений и потребностей. Если вы хотите использовать скутер вместо автомобиля, выбирайте модели со скоростью 100 км/ч и выше (это необходимо, чтобы вы не выбивались из общего потока машин на трассе). Менее скоростные модели подойдут, если путь от дома до работы не самый длинный, или мотороллер приобретается в качестве дополнительного транспортного средства.
Инструкция по ремонту скутеров вайпер
Книга о скутерах с объемом двигателя 125-150 см. куб. Книга предназначена для начинающих скутеристов и опытных мастеров, которые в затрудненной ситуации в любой момент могут воспользоваться советами и подсказками этой книги. Книга будет полезна владельцам скутеров с китайскими двигателями 157QMJ и 152QMI.
О книге Рекомендации при работе со скутером Правила технического обслуживания Обзор скутера Пластик скутера Обкатка скутера Техническое обслуживание Двигатель Система смазки двигателя Демонтаж двигателя Клапанная головка Снятие головки Обслуживание Kлапанов Замена направляющих клапанов Сборка клапанного механизма Поршневая Извлечение пальца и поршневых колец Oбслуживание цилиндра Установка цилиндра Карбюратор Демонтаж карбюратора Электроклапан Воздушный клапан Поплавковая камера Трансмиссия Снятие вариаторной крышки и кикстартера Вариатор задний Вариатор передний Проверка и замена ремня Редуктор Разборка редуктора Осмотр и ремонт редуктора Замена подшипников в крышки редуктора Сборка редуктора Картер Разборка картера Коленвал Сборка картера Передняя вилка Переднее колесо Демонтаж передней вилки Демонтаж переднего колеса Обслуживание и решение неисправноcти Перья Заднее колесо Аккумулятор и система зажигания Катушка зажигания Схемы неисправностей
Скачать Инструкция по ремонту мопедов 125-150 см. куб. фирмы VIPER и других марок
Источник
Расходники и запчасти
Избегайте скутеров с уникальным дизайном корпуса – тяжело искать запчасти
при необходимости замены, сравнивайте модели пофото . После покупки правильно обкатайте скутер – все новые узлы и механизмы должны притереться друг к другу. Производители индивидуально устанавливают рекомендованный тип масел и сроки их замены.
При использовании качественного моторного и трансмиссионного масла, замена производится приблизительно каждые три тысячи километров. Систематически обслуживайте карбюратор
,аккумулятор , воздушный фильтр, бензофильтр и бензошланги – продлите жизнь вашего транспорта. Ремень вариатора нуждается в замене каждые 10-14 тысяч километров.
В конце и начале каждого выездного сезона выполняйте профилактические мероприятия по протяжке и смазке всех рабочих узлов. Используйте качественное топливо и топливные присадки – они существенно продлевают жизнь двигателя.
Что такое реле-регулятор напряжения мопедов Viper, Delta, Alfa:
Нужно заметить, что в зависимости от генератора, который установлен на мопед, устанавливается разные реле-регуляторы. На однофазный генератор (5-6 катушек) устанавливается реле которое показано на фото, в то время как на двуфазный генератор (2 катушки) устанавливается реле SH6108-12(ставится на японские скутера)
Купил очередной вайпер актив. Еще раз убедился что родные регуляторы полной г….(извиняюсь за выражение) Опять дохлая акума! Обидно! Надо новую схему регулятора паять и чуть доматать обмотку генератора. тогда толк будет)) С ув. Эдуард Орлов
Аккумулятор нужно беречь от перезаряда. Напряжение в сети выше чем 14.5 V недопустимо. Аккумулятор будет кипеть. Так же плохо если напряжение ниже 13.8V не дозаряд. Но это не грозит китайским мопедам. У двухкатушечного, а вернее одно катушечного генератора частая проблема это перезаряд и не долговечный регулятор. Поэтому советую приделать доп. прибор, вольтметр. В случае перезаряда можно гасить подключением к аккумулятору лампы не ниже 21 свечи. По накалу как свет тормоза.
Источник
На что обращать внимание при выборе скутера?
Во время подбора оптимальной модели стоит концентрироваться на следующих параметрах:
- Страна производителя. Компании из Японии традиционно выпускают дорогие, но качественные устройства, которые в разы лучше аналогов из Китая. Российские скутера выпускаются с оптимальным сочетанием цены и качества. При дешевой или средней цене, они неплохо выдерживают отечественные условия эксплуатации.
- Число тактов мотора. В приоритете современных производителей четырехтактные мопеды. К их достоинствам относится тихая работа, экономный расход топлива, меньшие выбросы загрязняющих компонентов в атмосферу и более отзывчивое управление, но и цена на них выше. Существуют и двухтактные модели, они проще в строении и обслуживании, быстрее стартуют и в целом более резко реагируют на изменения положений рукояти. Также они легкие и дешевые, но вызывают много шума, неравномерно набирают скорость, потребляют больше масла, топлива и генерируют много дыма.
- Пассажировместимость. В ассортименте модели на одного и двух человек.
- Емкость АКБ. Емкий аккумулятор позволит реже подключать его к сети.
- Потребление топлива. Японские скутера преимущественно более экономные, порой расход меньше в 2 раза в сравнении с китайскими или российскими аналогами.
- Величина колес. Оптимальным является диаметр покрышек R На больших колесах легче преодолевать дорожные неровности.
Элементы цепи зажигания.
Одной из самых важных электрических цепей скутера является схема зажигания. В неё входят модуль зажигания CDI (1), катушка зажигания (2), свеча зажигания (3).
Модуль зажигания CDI.
Модуль зажигания CDI (1) выполняется в виде небольшой коробочки залитой компаундом. Это усложняет разборку блока CDI в случае его неисправности. Хотя модульная конструкция этого блока упрощает процесс его замены.
К модулю CDI подключается 5 проводников. Сам модуль CDI располагается в донной части корпуса скутера недалеко от аккумуляторного отсека и закрепляется на раме резиновым фиксатором. Доступ к блоку CDI затрудняется тем, что он расположен в донной части и закрыт декоративным пластиком, который приходится полностью снимать.
Катушка зажигания.
Катушка зажигания (2). Сама катушка зажигания располагается с правой стороны скутера и закреплена на раме. Представляет собой некий пластиковый бочонок с двумя разъёмами для подключения и выводом высоковольтного провода, который уходит к свече зажигания.
Конструктивно катушка зажигания расположена рядом с пусковым реле. Для защиты от пыли, грязи и случайных замыканий катушка закрывается резиновым чехлом.
Свеча зажигания.
С помощью высоковольтного провода катушка зажигания соединяется со свечой зажигания A7TC (3).
На скутере свеча зажигания оказалась хитроумно запрятана, и с первого раза её можно искать довольно долго. Но если «пойти» вдоль высоковольтного провода от катушки зажигания, то провод приведёт нас прямиком к колпачку свечи зажигания.
Колпачок снимается со свечи небольшим усилием на себя. Он фиксируется на контакте свечи упругой металлической защёлкой.
Стоит отметить, что высоковольтный провод подсоединяется к колпачку без пайки. Многожильный провод в изоляции просто накручивается на контакт-шуруп встроенный в колпачок. Поэтому сильно дёргать за провод не стоит, иначе можно выдернуть провод из колпачка. Устраняется это легко, но провод придётся укоротить на 0,5 – 1 см.
До самой свечи зажигания добраться не так-то просто. Для её демонтажа необходим торцовый ключ. С его помощью свеча просто вывёртывается из посадочного места.
Стартёр.
Стартер (8). Стартер служит для запуска двигателя. Расположен он в средней части скутера рядом с двигателем. Добраться до него нелегко.
Запуском стартера управляет пусковое реле (10).
Пусковое реле размещено с правой стороны на раме скутера. На пусковое реле приходит толстый красный провод от плюсовой клеммы аккумулятора. Так запитывается пусковое реле.
Датчик и индикатор топлива.
Датчик уровня топлива (14) встроен в топливный бак.
От датчика отходят три провода. Зелёный является общим (минус питания), а двумя другими датчик подключается к индикатору уровня топлива (11), который установлен на приборной панели скутера.
Датчик топлива (14) и индикатор (11) являются одним устройством и запитываются постоянным стабилизированным напряжением. Так как два этих устройства разнесены между собой, то они соединяются трёхконтактным разъёмом. Плюсовое напряжение питания поступает на индикатор топлива и датчик по чёрному проводу с замка зажигания.
Если разомкнуть трёхконтактный разъём, идущий от датчика топлива, то индикатор топлива перестанет показывать уровень топлива в баке. Поэтому, если у вас не работает индикатор топлива, то проверьте соединительный разъём между датчиком и индикатором топлива, а также убедитесь, что на них подаётся напряжение питания.
Также стоит помнить, что напряжение питания на датчик и индикатор подаётся при замкнутом положении замка зажигания (12). По схеме – это правое положение.
Viper Active — инструкция по ремонту электрики
Самая популярная скутеретта в России и Украине — это Viper Active. И тут все просто, достойный внешний вид, налаженная сеть поставщиков продукции, привлекательная цена и поистине басовитый и красивый звук выхлопа, который порой вводит в заблуждение, и создается впечатление, что на Viper Active установлен вовсе не двигатель 49,9 кубических сантиметров, как указывает производитель. В большинстве случаев, это именно так. Как показывает статистика, почти 80 процентов техники из Китая,которая оснащается якобы двигателем 49,9 кубиков, при вскрытии и замерах рабочего объема, комплектуется двигателями 62сс, 65сс и 82 сс. С Вайперами такая же история, а именно Viper Active частенько грешит двигателем 110 кубических сантиметров, который естественно маскируют под полтинник. При регистрации есть большой шанс пролететь мимо, поэтому следует учесть эти факторы при покупке.
Ремонт Viper Active не вызывает сложностей и его спокойно можно проводить самому, даже если вы не имели достаточного опыта для этого, и не общались с техникой. Для ремонта вам понадобится также инструкция по ремонту электрики Viper Active, которую вы найдете ниже.
На самом деле, эта схема оборудована, наверное, лучше всех остальных. Тут и русский язык, и подробные цветовые моменты и качественное описание каждого элемента. Каждая деталь пронумерована и обозначена снизу в сноске.
Еще одна схема для Viper Active:
Вы также можете ознакомиться с другими статьями на тему:
Источник
Схема однофазного реле регулятора для Viper Activ
Практически даром приобрел я себе китайский мопед Viper Activ. Сразу заменим в нем АКБ, поскольку родной был дохлый, поездил я на нем всего дня 2. После чего аккумулятор был разряжен просто до предела. Начались проверки зарядки АКБ. Все было в норме, реле регулятор на х.х. двигателя выдавало нормальное напряжение 14.4В., и не понятно в чем было дело. Но только стоило снять АКБ, то света генератор практически не выдавал, даже на полных оборотах двигателя. Так, еле еле светили фары, а вскоре и вообще свет пропал. Как оказалось, умерло реле регулятора
Найдя схему родного реле, я был немного шокирован экономией китайцев и начал копать интернет. Посмотря кучу схем и запасаясь знаниями про шунтирующие реле регуляторы взялся за работу
Схема практически повторяет родную схему Вайпера, только немного улучшена по надежности и способна переплюнуть штатную в несколько раз
Схема однофазного реле регулятора
Перечень используемых компонентов: C1 = 33нФ 250В C2 = 2200мФ 35В C3 = 0.22 50В C4 = 4,7мФ FU1 = 10А K1 = 12В 10А R1-3= 1к R4 = 5,1к R5 = 2,4к R6 = 22 VD1 = 10А 50В VD2 = 3А 50В VD3 = 1N4007 VD4 = 1N4148 VS1-2= BT151 VT1 = 2N5401
Схема эта однофазный шунтирующий реле регулятор, шунтом является два тиристора. Урезающая обе полуволны и пропускающая лишний ток через обратные диоды диодного моста, решил я поступить так по нескольким причинам:
Во первых диоды не дают возможности пробоя тиристоров в обратном направлении Во вторых лишний ток так же рассеивается и на диодном мосте, что немного разгружает тиристоры
Так же была сделана небольшая схема на реле для отключения аккумулятора от борт сети, когда двигатель заведен, что не дает его разряжать на низких оборотах двигателя
Для подключения этого реле, надо немного модернизировать генератор вайпера. Конец обмотки освещения, подключенный на раму, надо отсоединить от корпуса и отправить его на зеленый провод. Второй провод идущий на вход реле я вел по белому кабелю, отключив его от борт сети. А потом выход подключал на на борт сеть. Для питания АКБ, проводил отдельный провод
Будьте внимательны при подключении
Схемы была выполнена навесным монтажом и засунута в радиатор от старого реле регулятора с мотоцикла Минск. Все было произолированно, залито лаком и высушено. Сверху закрыт корпус куском текстолита
Фото устройства не сохранилось, Вайпер ушел к новому владельцу вместе с релюхой.
На этом пока все, удачи с повторением С ув. Admin-чек
Источник
Вид и особенности
За последнее время спрос растет. Многие стараются пересесть на скутера со своих автомобилей. Они небольшие, недорогие, просты в эксплуатации. Пригодны любой социальной группе. Используются женщинами и мужчинами, молодым и старшим поколением.
Мотороллер китайской фирмы ABM, двигатель японский 149,6 куб.см. фирма HONDA. Привлекательный дизайн, форма обтекаемая, литые диски. Тормоза дисковые. Хорош в городских условиях на чистых гладких дорогах. За городом подойдет грунтовая. Но не вездеход. Расход бензина меньше чем в автомобиле. Запчасти по доступной цене, быстро заменяются. Техобслуживание вас не затруднит.
Скутер volcan 150 последнее время пользуется большой популярностью
