Для чего используют регулятор напряжения?
Реле-регулятор стабилизирует напряжение генератора скутера на нужном уровне, не позволяя ему повышать или снижать показатель больше или меньше нормы. Это не даёт скачкам бортового напряжения выйти за установленные пределы (в зависимости от бортов это 12-14 В) и испортить работу потребителей, ресурс которых рассчитан не более чем 13 В.
То есть эта деталь берет на себя импульсы, возникающие при работе скутера (включение фар, кнопка стартера) и переводит на себя образующийся тепловой удар. При этом все тепло, которое могло бы оседать на контактах, генерируется в нем и выводится через прибор.
Производители мопедов устанавливают на скутеры реле зарядки с разными параметрами и подбирают их для каждого индивидуально. В зависимости от схемы регулятора отличаются и разъёмы. У китайских моделей обычно 5 клемм (папа), у японских ― 4.
QS-S4
Плата:
Внешне — копия TF-100/LH-100. Также есть два варианта подключения: круглый шестипиновый разрываемый разъём на руле или длинный кабель в распоряжении которого прямоугольный разъём. Экран цветной, присутствует USB-порт. Настройки как у LH-100, однако у некоторых нет описания.
Настройки:
Р01 — яркость 1/2/3;
Р02 — скорость в километрах в час, милях в час (0 км/ч, 1 mph);
Р03 — напряжение (48 V);
Р04 — выключение электросамоката (от 1 до 60 мин, 0 — не отключаться);
Р05 — неизвестно;
Р06 — диаметр ведущего колеса (стандартно 8);
Р07 — число магнитов (стандартно 30). При повышении можно будет регулировать скорость движения в соответствии с GPS;
Р08 — предельная мощность в %;
Р09 — старт электросамоката (0 с места, 1 на ходу);
Р10 — неизвестно;
Р11 — рекуперационный тормоз. Максимальное значение — 5. Если хотите сэкономить на тормозных колодках, выставляйте пятёрку;
Р12 — плавность начала движения (1-5). Юзеры говорят, что пятёрочка — это самый мощный старт;
Р13 — неизвестно;
Р14 — неизвестно;
Р15 — минимальное напряжение для отключения. Насчёт данного показателя мысли у всех разные. Чем оно больше — тем легче аккумулятору, а пользователю дольше волокти электросамокат своим ходом;
Р16 — полный сброс одометра;
Р17 — круиз-контроль после скорости 10 километров в час (0 выключено, 1 включено);
Р18 — неизвестно;
Р19 — неизвестно;
Р20 — внутренний протокол связи контроллера и бк.
Разъём осветительного прибора:
- белый — «плюс» (питание начинает поступать после зажатия клавиши «MODE» на более чем 2 сек на пк);
- чёрный — «минус» (идёт от чёрного — питание на пк, «-» там постоянно, даже при выключенном контроллере).
Может отличаться цвет проводков на фишку осветительного прибора.
Купить дисплей QS-S4(Ссылка на AliexPress)
Генератор
Владельцы 50сс, которые знакомы с конструкцией скутера, сразу поймут назначение данного прибора. Он вырабатывает переменный электрический ток, которым питается мопед при заведенном двигателе. Но вторым главным заданием является зарядка аккумулятора во время работы. То есть батарея обеспечивает работу приборов при заглушенном моторе, а дальше эту задачу берет генератор.
Подключение выполняется по следующему принципу. От генератора отходят несколько проводов. Минусовая шина прикреплена к раме скутера. На белом проводе присутствует переменное напряжение, которое сразу отправляется на выпрямление и стабилизацию.
В электросхеме желтый провод питает фонарь ближнего и дальнего света. Дополнительно в корпусе генератора размещен датчик Холла. Его задача – сформировать импульсы для управления искрообразованием. Электрически он не подсоединен к генератору, с ним связаны бело-зеленый и красно-черный провод. Датчик коммутируется с блоком CDI.
Самодиагностика двигателя и коды неисправностей для Peugeot
Всем привет!Кратко опишу, как сделать самодиагностику двигателя на Peugeot 405.
Под капотом с левой стороны (если смотреть прямо на машину) в черной коробке есть диагностический разъем (зеленый).
Берем провод (любой, но не меньше 2х метров), втыкаем в разъем. Затем провод тянем в салон. Включаем зажигание. На панели горит снизу лампочка самодиагностики.
Касаемся другим концом провода металлической часть замка зажигания на секунды три.

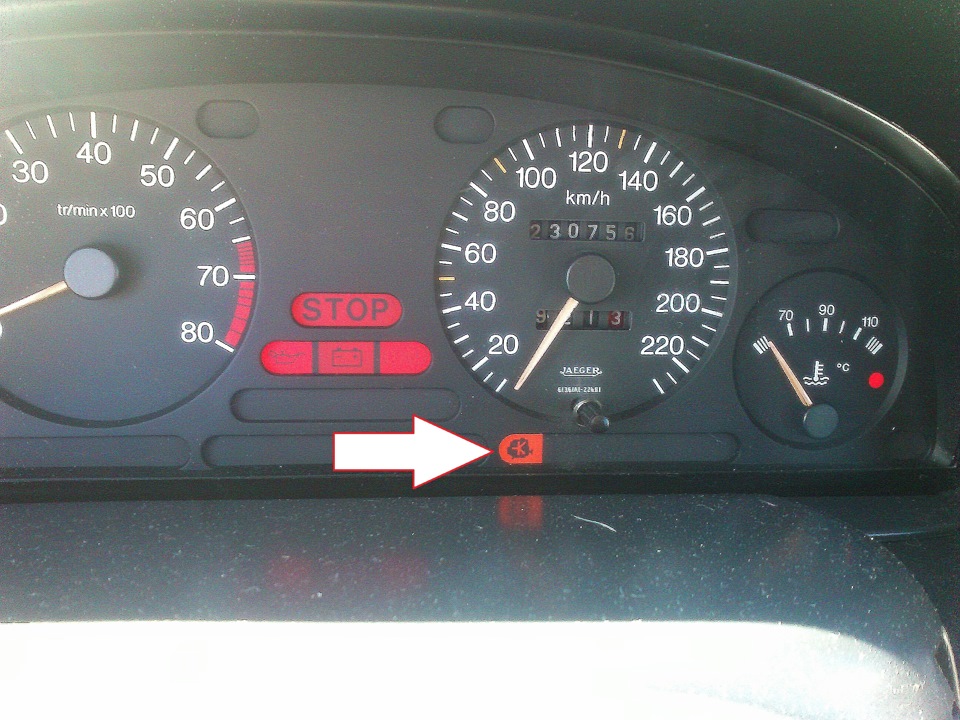

Отпускаем, лампочка моргает сначала 1 раз, потом еще 2. Это означает число 12, т.е. начало диагностики. Затем касаемся еще раз на 3 сек. Лампа начинает выдавать последовательно коды ошибок. После каждой ошибки опять касаемся на 3 сек. До тех пор пока не выдаст число 11, что означает конец теста. Если за 12 сразу следует число 11, значит ошибок нет. Чтобы сбросить все ошибки необходимо коснуться и выдержать около 15 сек.
Коды неисправностей!PEUGEOT1 – все модели11 Конец проверки12 Начало проверки13 Датчик температуры воздуха или его цепь14 Датчик температуры охлаждающей жидкости или его цепь15 Реле топ.насоса – цепь питания или цепь управления топ.насосом18 Система управления вентилятором системы охлаждения21 Потенциометр дроссельной заслонки или его цепь21 Контакт.датчик дрос.заслонки (закрытое положение) или его цепь22 Клапан управления холостым ходом – неисправность цепи питания23 Клапан управления холостым ходом или его цепь25 Электромаг.упр.впускным трактом или цепь электромагнита26 Датчик спидометра или его цепь31 Контактный датчик дрос.заслонки (закр.положение) или его цепь31 Датчик кислорода или его цепь (доп.код)32 Утечки в вып/впускном коллекторе или давление топлива33 Датчик расхода воздуха или его цепь33 Датчик абс.давл.во впускном коллекторе или его цепь (доп.код)33 Потенц.дрос.засл.или его цепь (доп.код для Bosch Mono-Jetronic)34 Электромагнитный клапан угольного фильтра или его цепь35 Контактный датчик дрос.заслонки (полностью открытое положение)36 Датчик положения коленчатого вала или его цепь42 Форсунки или цепи форсунок43 Датчик детонации – цепь управления по детонации44 Датчик детонации (обнаружение детонации)45 Цепь управления катушкой зажигания (катушка №1)46 Электромагнитный клапан турбонаддува или его цепь47 Регулировка давления турбонаддува51 Датчик кислорода или его цепь52 Неиспр.цепи пит.или утечки во впускном/выпускном коллекторе53 Напряжение аккум. – неисправность аккум. или цепи зарядки54 БЭУ55 Потенциометр регулировки СО или его цепь56 Иммобилизатор57 Катушка зажигания (катушка №2)58 Катушка зажигания 59 Катушка зажигания (катушка №4)61 Клапан регулировки турбонаддува или его цепь62 Датчик детонации №2 или его цепь63 Датчик кислорода или его цепь64 Система «В» управления составом рабочей смеси65 Датчик идентификации цилиндров или его цепь71 Форсунка №1 – цепь управления или питания72 Форсунка №2 – цепь управления или питания73 Форсунка №3 – цепь управления или питания74 Форсунка №4 – цепь управления или питания75 Форсунка №5 – цепь управления или питания76 Форсунка №6 – цепь управления или питания79 Датчик абсолютного давления во впуском коллекторе или его цепь81 Реле топливного насоса82 Форсунка или цепь форсунки83 Клапан системы упр.оборотами холостого хода или его цепь84 Электромагнитный клапан угольного фильтра или его цепь85 Реле цепи питания компрессора системы кондиционирования91 Топливный насос или реле топливного насоса92 Форсунка или цепь форсунки93 Клапан системы упр.оборотами холостого хода или его цепь94 Электромагнитный клапан угольного фильтра или его цепь95 Реле цепи питания компрессора системы кондиционирования
Французский лев
На первый взгляд, Speedfight 4 не сулит ничего хорошего. Сел, а тут сюрприз… Peugeot удалось объединить две вещи, которые обычно не идут вместе. Я имею в виду спортивный внешний вид и эргономику. Места за рулем достаточно много. Я не принадлежу к низкорослым – 186 см рост – и все-таки мне было удобно. Для подчеркивания спортивного вида сиденье водителями защищены чехлом – как у спортивных мотоциклов. Вы хотите перевезти подругу? Нужен ключ torx, чтобы открутить два винта по бокам.
Удобство это не тольок сиденье. Подвеска также сильно влияет на комфорт. Однако не в этом случае. Задняя и передняя части были настроены жестко, то есть как на спортивной машине. Интересно, что передняя вилка перевернута, а задний амортизатор – газовый. Однако, проезжая через ямы и трамвайные пути, лучше немного замедлиться. Скутер не любит неровности, зато на высоких скоростях отлично держится. Благодаря “стройной фигуре” скутера и узкому рулю (700 мм) в пробках я вертелся между машинами, как игрок в спортзале. Чем больше поворотов я преодолел, тем больше удовольствия получил от вождения.
Peugeot Speedfight
Speedfight может похвастаться крутыми решениями, которые вы оцените во время повседневной езды. Ты ездишь в шлеме? Нет проблем – он спокойно поместится в большой отсек под сиденьем. Вы также найдете гнездо прикуривателя 12V (например, для зарядки телефона по дороге в школу / на работу). Интересным сюрпризом был для меня также держатель телефона, прямо под дисплеем в приборке. X-Grip компании RAM Mount зарекомендовал себя отлично во время езды с включенной навигацией в телефоне. Держатель в 10 секунд можно снять и спрятать. В маленьком отсеке под приборкой нашел разъем USB и выход на кабель, поэтому подзарядил телефон во время езды. Кроме того, пригодился крюк, на котором во время стоянки я повесил свой шлем.
Электронный дисплей делает работу, особенно ночью. Синий жидкокристаллический экран читается даже при сильном солнечном свете и показывает пробег, скорость, температуру двигателя и уровень топлива в баке. Довольно сильно разозлил меня факт отсутствия боковой подставки, вместо нее есть только центральная. Зеркала подходят к дизайну скутера, но на этом их преимущества заканчиваются. Они слишком короткие, и их очень трудно установить. На миг я даже засомневался, что это вообще возможно. Что касается качества исполнения отдельных элементов, то у меня к ним нет больших претензий. Пластики были тщательно собраны и, кажется, нет повода тревожиться при движении по ямам. Переключатели на руле пахнут Китаем, но выполняют свою задачу. В общем, это неплохо, учитывая то, что Peugeot является французской торговой маркой, которая уже давно производит свои скутеры в Китае.
Peugeot Speedfight
Post Views: 5 116
Скутеры. Ремонт и техническое обслуживание.
Руководство по техническому обслуживанию и ремонту скутеров с карбюраторними двигателями объемом 50 до 250 кубических сантиметров. Представлены модели Peugeot Elyseo, Elystar, Looxor, Ludix,Speedfight, Speedfight 2, Trekker, Vivacity, Zenith.
- Издательство: Алфамер
- Год издания: —
- Страниц: 368
- Формат: —
- Размер: —
Скидки от справочной
При упоминании АСС вы можете получить скидки на запчасти и услуги
- Добавить фирму
- Регистрация
- Вход
- 8 (391) 220-40-40
Автомобильная Справочная Служба: автоновости, запчасти в Красноярске для иномарок и отечественных автомобилей, машины в разборках, ремонт автомобилей, адреса и телефоны фирм, доска объявлений, каталоги запчастей, руководства по обслуживанию и ремонту.
Вся представленная на сайте информация носит информационный характер и ни при каких условиях не является публичной офертой.
Мануалы к скутерам
или скутеры и как с ними бороться.
Honda Common Service Manual pdf Общее руководство по эксплуатации и обслуживанию движков Honda для мотоциклов, скутеров и ATV. 1988 год и качество скана ниже среднего
Honda Dio & Tact doc, pdf брошюрой Скутеры Honda Dio & Tact — Устройство, техничеcкое обслуживание, ремонт
Honda Lead набор gif’ов Скутер Honda Lead — Устройство, техническое обслуживание, ремонт
Honda Monkey Z50A набор gif’ов Руководство по сервисному обслуживанию Honda Monkey Z50A
Электрика Honda DIO gif
Электрика Honda Takty tiff
Электрика Honda Lead gif
Коммутатор Honda Dio Fit gif
Коммутатор Honda Dio AF18, AF27, AF34 и других кроме Dio Fit gif
Suzuki Sepia tiff Скутеры Suzuki Sepia — Устройство, техничеcкое обслуживание, ремонт
Yamaha Cute tiff Инструкция пользователя Yamaha Cute
Yamaha Vino 49cc pdf Руководство по обслуживанию Yamaha Vino 49сс
Yamaha Cygnus XC125 набор gif’ов Руководство по сервисному обслуживанию Yamaha Cygnus XC125
Yamaha T-Max-XP500 5GJ pdf Руководство для владельца Yamaha T-Max-XP500 5GJ
Yamaha Jog tiff Скутеры Yamaha Jog — Устройство, техничеcкое обслуживание, ремонт
Yamaha AEROX YQ50 pdf Руководство по сервисному обслуживанию Yamaha AEROX YQ50
Yamaha BW’s pdf Руководство по сервисному обслуживанию Yamaha BW’s
Yamaha Axis 100 pdf Руководство по сервисному обслуживанию Yamaha Axis 100
Yamaha Majesty YP125-150 pdf Руководство по сервисному обслуживанию Yamaha Majesty YP125-150 2001
Электрика Yamaha jpeg Схема электрооборудования скутеров Yamaha Cygnus-125, Beluga-125, Riva-125
Peugeot набор jpeg’ов Руководство по эксплуатации и техническому обслуживанию Peugeot Looxor, Speedfight, Trekker, Vivacity
Peugeot 103 pdf Руководство по эксплуатации и техническому обслуживанию Peugeot 103
Daeliim S-Five pdf Руководство по сервисному обслуживанию Daeliim S-Five
Aprilia Leonardo swf Руководство по эксплуатации и техническому обслуживанию Aprilia Leonardo
Gilera Runner 50 DD pdf Руководство по эксплуатации и техническому обслуживанию Gilera Runner 50 DD
Piaggio Hiper Pro pdf Руководство по сервисному обслуживанию и ремонту двигателей Piaggio 50 HiperPro
Reggy pdf Инструкции по эксплуатации скутеров Reggy. Кучкой для моделей RG50S1001, RG50S1201, RG50M1401, RG125S1202, RG50M1601, RG110M5500, RG43S2101 – RG43S2109
Honling pdf Ремонт и обслуживание скутеров Хонлинг
Китайцы 2Т pdf Руководство по ремонту и обслуживанию двухтактного скутера на примере Baltmotors Joy-S
Китайцы 4Т pdf Руководство по обслуживанию и ремонту четырёхтактного скутера на примере Baltmotors Joy-R
Поршни для китайцев 4Т pdf Руководство по установке поршневых для китайских скутеров с четырехтактным двигателем 139 QMB
Электрика Sinski pdf Схема электрооборудования скутера Sinski XSJ50QT-4D
Exhaust Calculator Exhaust Calculator — Программа для расчета резонаторов глушителей двухтактных двигателей
Зачем нужно регулировать
В процессе регулировки выполняется настройка иглы карбюратора скутера, положение которой влияет на пропорции топливовоздушной смеси, а также ряд других регулировочных работ.
Настройка иглы карбюратора скутера выполняется в процессе регулировки
Каждая операция по настройке по-разному влияет на работу двигателя и подготовку топлива:
- настройка холостых оборотов обеспечивает стабильную работу заведенного двигателя при отключенной трансмиссии;
- изменение качества воздушно-бензиновой смеси с помощью специального винта позволяет выполнить ее обеднение или обогащение;
- регулировка положения карбюраторной иглы влияет на изменение качества топливной смеси;
- обеспечение стабильного уровня бензина внутри поплавковой камеры позволяет избежать заливания свечей.
Обзор скутера
Уже несколько десятков лет популярным средством передвижения в городских условиях является скутер или мопед. Так называется легкий небольшой мотоцикл, которым легко управлять. Скутер «Сузуки Летс 2» — это быстрое и маневренное транспортное средство для современной молодежи.
Эта модель от известной японской компании быстро завоевала популярность. «Сузуки Летс 2» имеет много преимуществ перед другими скутерами.
Это недорогое и стильное транспортное средство, доступное каждому, позволит сохранять мобильность в городских пробках и быстро добраться до места назначения.
Скутеры
Японская еще в середине 20 века начала выпускать скутеры. Первый мотовелосипед появился в 1952 году. Он был одноцилиндровым, с двухтактным двигателем объемом 36 кубических сантиметров.
Этот скутер Suzuki PAWA FREE E1 позволил компании удачно стартовать в производстве мотовелосипедов. Они становились все более популярными, поэтому ассортимент моделей постоянно пополнялся, а их характеристики совершенствовались.
Многие скутеры «Сузуки» опережали свое время и были самыми качественными на рынке.
Все модели скутеров этой компании довольно популярны. Они имеют современное техническое оснащение, удобное управление и модный дизайн.
- Популярной в конце 20 века была модель Suzuki Sepia, модернизированая по самым современным требованиям. Она идеально подходит для условий города.
- Потом на смену пришли скутеры Suzuki Lets 2. Они впервые появились на рынке в 1996 году и имеют увеличенный объем двигателя.
- Популярными являются также макси-скутеры с красивым современным дизайном и маневренностью. Преимуществом этих моделей являются качественные дисковые тормоза.
- А для спортивных и азартных людей прекрасно подойдут спортивные байки с прочной рамой и комфортной системой амортизации.
- Совсем недавно была произведена небольшая партия Suzuki Address V125G. Это очень легкие маневренные скутеры, прекрасно приспособленные к условиям города. Их преимуществами является встроенная защита от угона.
Обзор скутера «Сузуки Летс 2»
Данная модель отличается более усовершенствованными характеристиками. Скутер имеет двухтактный двигатель воздушного охлаждения. Он мощный, надежный и неприхотливый. Это идеальное средство передвижения в городе. Его тяги вполне достаточно для поездок в одиночку или с пассажиром. При разработке двигателя были взяты лучшие характеристики двигателей «Хонда». Он обеспечивает плавность хода за счет улучшенной системы смазки.
Некоторые другие технические характеристики тоже были улучшены. Например, увеличен объем двигателя, уменьшен расход топлива, изменен дизайн. В результате получилось современное и удобное транспортное средство с такими характеристиками:
- двухтактный двигатель объемом 49 кубических сантиметров;
- двигатель одноцилиндровый с тягой 7,2 лошадиных силы;
- передние и задние тормоза — надежные барабанные;
- масса всего 66 кг;
- возможная скорость – 60-70 км/ч;
- расход топлива на 100 км около 2 литров.
Преимущества перед другими моделями
Эта японская компания давно выпускает мотоциклы и мопеды. Suzuki Lets 2 — это улучшенная современная модель. Этот скутер имеет много преимуществ:
- привлекательный дизайн с обтекаемым линиями;
- улучшена плавность хода;
- снижена шумность мотора;
- имеет широкие устойчивые колеса;
- широкое и удобное сидение с мягким покрытием;
- телескопическая передняя вилка позволяет легко управлять скутером на неровной дороге;
- большое, защищенное от пыли багажное отделение под сидением;
- простота управления и надежность делают его доступным каждому.
ЭТО ИНТЕРЕСНО: Рено каптур не заводится в мороз
Диагностика скутера
Давайте рассмотрим общий алгоритм поиска основных неисправностей скутера, квадроцикла или любого другого типового мопеда. Не так страшен черт, как его малюют! Что же делать, если двигатель не заводится?
Жизнедеятельность двигателя поддерживается несколькими системами, основные это:
1. Система питания (бензин).2. Система зажигания (искра).3. Выхлопная система.
Если одна из систем “болеет”, то двигатель уже не может работать в штатном режиме. Нам просто нужно поочередно эти системы проверить. Основные типы неисправностей, которые делают двигатель “мертвым”:
1. В камеру сгорания поступает слишком много/мало топливной смеси (система питания).2. Искра отсутствует, слишком слабая, или происходит не в нужный момент (система зажигания).3. Затруднен отвод, извините, газов (выхлопная система).
Последовательность наших действий при проверке этих систем без дополнительного оборудования будет следующая. Начинаем с системы зажигания. Выкручиваем свечу, кладем ее на цилиндр и прокручиваем коленвал двигателя. Сейчас нам нужно просто определить, есть ли искра. Если искры нет, причины могут быть следующие:
1. Неисправна свеча зажигания.2. Неисправен свечной колпачек.3. Поврежден высоковольтный провод. 4. Обрыв или межвитковое замыкание катушки зажигания. 5. Разрыв цепей из-за окисления клемм проводки или механического повреждения.6. Неисправной электронной части зажигания.
Проверку начинаем с замены свечи на заведомо исправную. Далее переходим к 5-му пункту, вполне возможно, что просто какой-то разъем отошел. Чтобы проверить исправность свечного колпачка, мы просто икслючаем его из системы. Подключаем свечу напрямую к жиле высоковольтного провода. Возможно, что вы уже обнаружили несиправность, а если нет, то проверяем катушку зажигания. Практически любая катушка (от контактного и от электрнного зажигания) выдает необходимое для искры напряжение, если резко чиркнуть плюсовым проводом от бортового аккумулятора по клемме первичной обмотки на катушке зажигания. Если искра есть, то остается только проверить электронную часть зажигания. К сожалению, в гаражно-полевых условиях это можно сделать только заменой коммутатора на такой же заведомо рабочий. Если и теперь искры нет, придется проверять целостность катушек на генераторе.
Если искра есть, переходим к проверке системы питания. Если наша свеча сухая, значит бензина недостаточно. Если мокрая — переизбыток бензина в топливной смеси.
1. Грязный или старый бензин, в бензин попала вода.2. Неисправен бензокран, засорено отверстие крышки бензобака, засорен топливный фильтр.3. Засорен или не настроен карбюратор.4. Мокрый или порванный воздушный фильтр.5. Повреждены прокладки или патрубок карбюратора.
В первом случае мы проверяем, не засорен ли корбюратор, поступает ли в него бензин из бензобака. Чтобы удостовериться, что причина именно в недостатке топлива, заливаем несколько капель бензина напрямую в свечное отверстие, вворачиваем свечу на место и пытаемся запустить двигатель. Если все нормально, то двигатель должен самостоятельно совершить несколько оборотов. В этом случае проверяем, не засорен ли бензофильтр, исправен ли бензокран или вакуумный кран.
Действия эти нужно производить со снятым воздушным фильтром и снятой крышкой бензобака. В ней есть отверстие для воздуха, которое тоже может быть засорено. Если краник обычный механический, то просто открываем его, снимаем шланг с карбюратора, и смотрим, потек ли бензин. Если кран вакуумный, делаем все тоже самое, только крутим двигатель стартером. При этом во впускном патрубке карбюратора создается разряжение и вакуумный кран открывается.
Если топливо в карбюратор поступает бодро, то снимаем карбюратор, промываем его, и ставим стандартные настройки качества топливной смеси. То же самое делаем, если свеча была мокрой т.к. в этом случае либо неотрегулировано качество смеси, либо в поплавковой камере не работает запорный клапан. Данная неисправность может происходить из-за загрязненного топлива, поэтому промывать карбюратор целиком все равно придется.
При заливе двигателя его нужно проветрить, погоняв немного стартером с выкрученной свечкой.
Если двигатель работает, но не развивает полную мощность, понадобится более серьезная диагностика. Проверяем, правильно ли отрегулирован карбюратор. Если двигатель четырехтактный, проверяем зазоры в клапанах, если двухтактный — лепестковый клапан. В любом случае придется стробоскопом проверить угол опережения зажигания. Но иногда, особенно на б/у японских скутерах с большим пробегом, бывает просто забит глушитель. Не упомянуть про это нельзя т.к. процент этой неисправности достаточно высок.
Элементы цепи зажигания
Система зажигания является важным элементом в работе всего скутера. От нее зависит формирование искры и точно рассчитанный импульс, который поджигает топливо.
В состав схемы зажигания скутера входит множество компонентов, которые отвечают за определенную работу.
Модуль зажигания CDI
Первым в списке элементов стоит модуль CDI. Эта аббревиатура означает Capacitor Discharge Ignition — зажигание от разряда конденсатора.
Модуль коммутатора выполнен в неразборной коробке, поэтому при выходе его из строя он меняется на новый. К нему подключается 5 проводов, разведенных по всей схеме зажигания скутера.
Блок запрятан внутри скутера, подобраться к нему не просто. Пластиковые накладки придется полностью демонтировать.
Катушка зажигания
Назначение этого компонента – быстрый импульс высоковольтного напряжения по сигналу коммутатора. Оно поступает прямо на свечу, где преобразуется в искру.
Находится катушка с правой стороны скутера — китайца и крепится к его несущей конструкции. Распознать ее просто – она выполнена в виде пластиковой бочки. С обратной стороны находится подключенный толстый провод. Именно он переносит разряд по схеме от трансформатора на свечу.
Для защиты от попадания грязи и пыли катушка помещена в резиновый чехол.
Свеча зажигания
Ее функция проста – образовать искру и поджечь смесь внутри цилиндра. В скутере используется свеча типа А7ТС.
Ее положение скрыто от глаз, но опытные владельцы знают, где ее искать. Пройдя по высоковольтному проводу, доходим к блоку двигателя и колпачку свечи.
Резиновый уплотнитель защищает контакт от случайного электрического пробоя. Снимается небольшим усилием по направлению к себе. Сильно дергать за провод не стоит – колпачок может оторваться.
Выкручивается свеча торцовым ключом. После извлечения нужно осмотреть цвет контактов, их состояние. Показатель хорошей работы двигателя – коричневый оттенок без следов нагара. Отклонение от нормы свидетельствует о сбоях в работе карбюратора.
Стартер
Прибор служит для облегченного запуска двигателя скутера, без использования кик-педали. Стартер размещается в средней части мопеда, возле двигателя. Чтобы его открыть, необходимо снять декоративный пластик.
Подключается стартер через пусковое реле, которое находится на раме скутера.
Датчик и индикатор топлива
Датчик измеряет количество бензина в баке и сигнализирует о необходимости заправки. Он находится в самом баке и соединен тремя проводами.
Индикатор напрямую связан с датчиком. Оба питаются стабилизированным током с выпрямителя. Если наблюдаются проблемы в работе индикатора, следует проверить подключение к схеме.
Напряжение подается только при включенном замке зажигания.
Реле поворотов
Прерыватель служит для управления фонарями поворотов. При замыкании кнопки, реле выдает импульсы тока, частотой 1 Гц.
Находится блок под панелью приборов. Чтобы поменять реле нужно снять пластмассовую защиту.
Коммутация схемы не представляет сложности. При правом повороте, напряжение течет по синему проводу, который отвечает за соответствующие лампы. Левое положение переключателязамыкает серую шину на оранжевую.
Параллельно к магистралям схемы поворотов подключены дублирующие лампы на панели приборов. Они сигнализируют о включенных лампах с конкретной стороны скутера.
Звуковой сигнал
Назначение звукового клаксона понятно всем. На скутере он расположен возле реле-ограничителя.
Питается сигнал постоянным током через замок зажигания и активируется кнопкой на руле мопеда. Компонент является неразборным, поэтому при выходе из строя его меняют полностью.
Электросхема китайского скутера 4т 50сс
Современные скутеры, изготовленные в Китае, имеют похожую компоновку. Инженеры Поднебесной не стали утруждаться и собрали все ответственные узлы по единой схеме. Даже если различия имеются, они минимальны.
Данное утверждение справедливо и для электрических компонентов мопеда. Любой владелец периодически сталкивается с проблемами, связанными с данными узлами. Электрическая схема китайского скутера 4т не является сложной системой, в ней заключены только главные элементы, необходимые для полноценной работы агрегата.
Зная основные узлы электропроводки и их назначение, можно быстро найти проблему и устранить ее.
Холостой ход: особенности настройки
Настройка карбюратора Сузуки Сепия невозможна без использования холостого хода. Он регулирует количество оборотов, где при закрученном винте увеличивается показатель оборотов и колесо самостоятельно крутиться без ручки газа. При откручивании винта холостого хода скутер станет заводиться лишь при добавлении оборотов ручкой газа. Настройку данного жиклера желательно проводить в последнюю очередь, то есть сначала настраиваем качество смеси, иглу в дроссельной заслонке, при необходимости винт воздуха, а после регулируем холостой ход.
Данная процедура может отличаться от тех, которые используют другие специалисты, но карбюратор Сузуки Сепия очень непредсказуемый, и поэтому ему нужен индивидуальный подход при настройке
С такой проблемой сталкивался, наверно, каждый владелец японской модели, поэтому важно научиться регулировать все жиклеры и вовремя проводить чистку карбюратора Mikuni
Примите за правило – настраивать карбюратор следует при неизменных остальных компонентах системы. Если вы поменяете глушитель, цилиндр, фильтр, то вы собьете настройки и все надо начинать заново. Настраивать карбюратор надо на прогретом двигателе.
— Первым шагом следует настраивать главный жиклер системы в режиме полного газа
— Вторым настраивают положение иглы золотника и размер трубки вентури в режиме 1/4 — 3/4 газа.
— Последним настраивают режим холостого хода регулировочными винтами и размером жиклера холостого хода.
Примечание: в большинстве случаев заводские настройки карбюраторов удовлетворяют потребностям тюнинга и регулировать необходимо только размер основного жиклера, положение иглы золотника и винт холостого хода/смесеобразования.
Примечание: В поплавковой камере большое значение имеет калибровка расположения поплавка. Для каждой модели карбюраторов существует необходимое значение где должен располагаться поплавок поэтому рекомендую быть осторожными и не сбить регулировку (путем варварского отгибания поплавка), которая может лежать в пределах одного миллиметра (обычно меряется в этом положении от края поплавковой камеры до края поплавка).
3.1 Настраиваем главный жиклер
Желательно брать больший жиклер и уменьшать настраивая.
— Если на полном газу вы открыли подсос и мощность/обороты упали, то главный жиклер надо уменьшить. Если из глушителя льется топливо, свеча вся в черном мокром нагаре, двигатель по звуку захлебывается – надо уменьшать жиклер.
— Если на полном газу открытие подсоса увеличивает обороты, мощность – надо увеличивать жиклер. В этом режиме бедной смеси двигатель зачастую работает как часики звонко и четко, но не долго J, свеча белая.
— При правильном жиклере свеча остается коричневой на полном газу и мотор работает ровно.
3.2 Настраиваем холостой ход
— Чтобы определиться с размером жиклера холостого хода, откройте газ медленно до 10% от полного. Обороты должны плавно увеличиться.
— Если обороты сначала упали, а потом вернулись к прежним – жиклер холостого хода мал
— Если мотор звучит как если бы вы использовали подсос (захлебывается) – жиклер велик (это также может быть вызвано слишком открытым винтом качества смеси или закрытым — количества воздуха).
3.2.1 Настраиваем винт качества смеси (если он есть — регулирует смесь топлива с воздухом)
— полностью и быстро закручиваем винт, выворачиваем на пол оборота. Мотор почти глохнет
— выкручиваем медленно винт, Обороты должны возрасти. Выкручиваем пока не достигнем максимальных оборотов
— Вкручиваем обратно на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.2.2 Настраиваем винт регулировки подачи воздуха (регулирует подачу только воздуха)
— выкручиваем его на 4-5 оборотов. Мотор почти глохнет.
— Начинаем закручивать винт обратно, обороты начнут расти. Продолжаем вкручивать пока обороты не достигнут максимума и не перестанут меняться.
— Выкручиваем на четверть оборота
— Выставляем нужные обороты холостого хода винтом холостого хода.
3.3 Настраиваем режим частично открытого газа
Это режим когда ручка газа открыта с 1/4 до 3/4 хода. Игла золотника и трубка вентури отвечают за смесеобразование в этом режиме.
— Если в режиме полного газа мотор работает хорошо, а при частично закрытой ручке начинает захлебываться, значит смесь богатая и надо понизить иглу (переместив застежку на игле на несколько рисок выше) и наоборот. Если же игла уже находится в крайней позиции, то надо либо брать другую иглу (более толстую для богатой смеси и тонкую для бедной), либо подбирать другую трубку вентури (вряд -ли вам это понадобиться потому как найти у нас иглы и трубки можно только под долгий заказ).
