Sagem S2000. Распиновка, Boot-пин и подключение к блоку
Начнём пожалуй с расположения микросхемы EEPROM-памяти. К примеру, если вам нужно добраться до неё, не отмывая всю плату.
Согласно мануалу от Ecuvonix, у этого блока управления, место расположения микросхемы Version 1 (всего существует три варианта). Нужно убрать компаунд, с области, выделенной пунктирной линией.
Теперь о подключении ЭБУ Sagem S2000 на столе, тут есть на что обратить внимание
Справочные материалы от Alientech KTAG
Мануал подключения к ЭБУ Sagem S2000, от Alientech, оправляет нас к изучению 599-го семейства, прибора KTAG:
- Citroen Saxo 2000 1.4 8v VTS KFX (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 106 S2 2000 1.4i 8v KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4 KFW — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2000 1.4i KFW Petrol Euro 2 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 206 T1 2001 1.4i KFW Euro 3 — ECM Sagem S2000 Boot(ST) — Family 599
- Peugeot 307 2001 1.4 8v KFW (TU3JP) — ECM Sagem S2000 Boot(ST) — Family 599
Схема проводки пежо 607
Руководство по ремонту, эксплуатации и техническому обслуживанию Peugeot 607
— полные технические характеристик
— устранение неисправностей Peugeot 607
— цветные электросхемы Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по эксплуатации Peugeot 607 — полные технические характеристики Peugeot 607 — особенности эксплуатации
— цветные электросхемы СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту Peugeot 607 в фотографиях — полные технические характеристики
— особенности эксплуатации Peugeot 607 — устранение неисправностей в фотографиях своими руками — более 1980 фотографий процесса ремонта СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Каталог деталей и сборочных единиц Peugeot 607 — таблица взаимозаменяемости деталей автомобилей
— предназначен для работников СТО и владельцев автомобилей Peugeot 607 — каталог деталей Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Подробная электросхема Peugeot 607 — полное описание электрооборудования Peugeot 607 , подробная интерактивная электрическая схема Peugeot 607 — подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор) — подробная схема электрооборудования ( электро схема ) Peugeot 607 — распиновка разъемов электрических, распиновка электро проводки Peugeot 607 СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту двигателя Peugeot 607 — полные технические характеристики двигателя Peugeot 607 — особенности конструкции и ремонта двигателя Peugeot 607 — подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Руководство по ремонту коробок передач Peugeot 607 — полные технические характеристики КПП — особенности конструкции и ремонта КПП Peugeot 607 — устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС — подробное описание процессов разборки, дефектовки и сборки КПП с фотографиями СКАЧАТЬ / СКАЧАТЬ С ЗЕРКАЛА
Источник статьи: http://loveavto.ucoz.net/index/peugeot_607/0-434
Расположение электронных компонентов управления
Общая схема
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Описание
p, blockquote 5,0,0,0,0 —>
1 | Электронный блок управления ABS |
2 | Электронный блок управления кондиционером |
3 | Блок управления электродвигателем вентилятора кондиционера/ отопителя |
4 | Блок управления противоугонной системой |
5 | Аккумуляторная батарея |
6 | Блок управления приводом открывания /закрывания крышки багажника- в правой части багажного отделения |
7 | Диагностический разъем (DLC) |
8 | Электронный блок управления двигателем (ЕСМ) |
9 | Реле электродвигателя вентилятора системы охлаждения 1 |
10 | Реле электродвигателя вентилятора системы охлаждения 2 |
11 | Блок управления подачей присадки — в правой части багажного отделения |
12 | Блок предохранителей/ реле, центральная консоль — Дизель |
13 | Блок предохранителей/ реле, моторный отсек 1 |
14 | Блок предохранителей/ реле, моторный отсек 2- под блоком предохранителей/ реле в моторном отсеке |
15 | Блок предохранителей/ реле, моторный отсек З |
16 | Блок предохранителей/ реле, приборная панель 1 |
17 | Блок предохранителей/ реле, приборная панель 2 |
18 | Блок предохранителей/ реле, багажное отделение1 |
19 | Блок предохранителей/ реле багажное отделение 2 |
20 | Блок управления свечами накаливания |
21 | Реле электродвигателя вентилятора отопителя |
22 | Звуковой сигнал 1 |
23 | Звуковой сигнал 2 |
24 | Блок управления комбинацией приборов |
25 | Многофункциональный блок управления 1 — встроен в блок предохранителей/ реле 1 приборной панели — функции: Центральный за мок, обогреватель зад него стекла, иммобилайзер, указатели поворота/ аварийная сигнализация, стоп-сигналы, задние габариты. омыватель лобового стекла |
26 | Многофункциональный блок управления 2- встроен в блок предохранителей/ реле 1 в моторном отсеке- функции: Система кондиционирования .электродвигатель вентилятора системы охлаждения, управление двигателем, противотуманные фары, звуковой сигнал, очистители лобового стекла |
27 | Многофункциональный блок управления 3- встроен в блок предохранителей /реле 2 в багажном отделении — функции: Разъем электрооборудования прицепа |
28 | Датчик температуры окружающего воздуха-в зеркале заднего вида на двери |
29 | Блок управления системой парковки — в правой части багажного отделения |
30 | Блок управления усилителем рулевого управления |
31 | Блок управления электроприводом сиденья |
32 | Блок управления электрооборудованием рулевой колонки |
33 | Электронный бло куправления SRS |
34 | Блок управления подвеской |
35 | Блок управления телефоном |
36 | Электронный блок управления трансмиссией (ТСМ) |
37 | Блок управления системой контроля давления в шинах- в правой части багажного отделения |
Sagem S2000. Идентификация
ЭБУ, с которого мы начнём, Sagem S2000, устанавливался на автомобили Citroen и Peugeot:
- Citroen Berlingo M49 2000-2001 с двигателем KFW TU3JP
- Citroen C5 I 2001-2004 VAN с двигателем 6FZ EW7J4
- Citroen Saxo II 2000-2003 с двигателем KFW TU3JP
- Citroen Xsara II 2000-2006 с двигателем KFW TU3JP
- Peugeot 106 1996-2004 с двигателем KFW TU3JP
- Peugeot 206 2001-…. с двигателем KFW TU3JP
- Peugeot 306 1998-2003 с двигателем KFW TU3JP
- Peugeot 307 2001-2005 VAN с двигателем KFW TU3JP
- Peugeot 406 1997-2003 с двигателем 6FZ EW7J4
- Peugeot Partner M49 1996-2002 с двигателем KFW TU3JP
Внешние признаки Sagem S2000
Глядя на этот тип ЭБУ Sagem и его стикеры (наклейки), нужно обратить внимание на номер HOM: S2000-2B – вместо “2B” может быть любое цифро-буквенное значение, а “S2000” говорит о том, что блок относится к самому первому типу этих блоков. В технической документации PSA их так и называют Sagem S2000 (иногда можно встретить обозначение Sagem S2000P)
Три разъёма этого ЭБУ, содержат 84 контакта, в три ряда – 24х36х24. Верхний ряд контактов (A4…H4, A1…M1 и A1…H1) отсутствует. Это отличительная черта ЭБУ автомобилей, которые оснащены дроссельной заслонкой с механическим приводом (педаль газа и дроссель соединены тросиком).
Если открутить заднюю крышку ЭБУ, можно увидеть полностью залитую компаундом, плату. Из компаунда будет выступать электролитический конденсатор. Так вот на первых блоках Sagem S2000, он расположен там, где показано на фотографии выше.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на info@krutilvertel.com.
Sagem S2000. Элементная база
Так сказать «сердцем и мозгом» ЭБУ Sagem S2000 являются следующие элементы:
- MCU: Infineon SAK-C167CR-LM
- FLASH: AM29F200BB
- EEPROM: ST95080
Кстати наличие и такое расположение друг относительно друга, процессора C167xx, флэш-памяти 29F200 в корпусе TSOP-48 и еепром-памяти 95080, тоже является отличительным признаком первых Sagem S2000, для автомобилей Groupe PSA.
На просторах интернета большое количество полностью отмытых плат. Эта в хорошем разрешении, конденсатор по расположению которого мы идентифицирует ЭБУ, на месте, но отсутствует микросхема SAGEM/ALCATEL. Ниже вы можете скачать даташиты некоторых элементов:
- HIP9011 — Микросхема канала обработки сигналов датчика детонации
- L9823 — Выход на реле включения вентиляторов радиатора охлаждения, реле бензонасоса, реле кондиционера. Вход включения фар и стоп-сигналов.
- L9930 — Драйвер регулятора холостого хода
- M95080 — Микросхема памяти EEPROM
- M29F200BB — Микросхема памяти FLASH
- SAGEM S2000 — Микросхема обработки сигналов датчиков и управления исполнительными устройствами
- SAK-C167CR — Микропроцессор
- TLE4471 — Стабилизатор напряжения 5В
- TLE6220 — Используется в качестве драйвера форсунок, клапана EVAP и других электромагнитных клапанов
- VB029 — Драйвер катушки зажигания
- VND10N06 — Драйвер включения главного реле. Драйвер нагревателя датчика кислорода
Есть нарисованная энтузиастами, правда не до конца, принципиальная электрическая схема блока управления. При ремонте блока пригодится.
И ещё одна фотография платы блока. По всем признакам, это один из первых PSA Sagem S2000, однако элементная база, не значительно отличается от фотографии выше.
Предохранители в мотором отсеке
Под капотом они могут находится не только в одном блоке и зависит от комплектации и года выпуска автомобиля.
Вариант 1
Где находится данный блок смотрите на фотографии.
Схема
Обозначение
FM1 | 50A Противоугонная система |
FM2 | 50A Противоугонная система (цепь от замка зажигания) |
FM3 | 50A Питание основного блока предохранителей |
FM4 | 50A Выключатель освещения |
FM5 | 50A |
FM6 | 20/40A Вентилятор 1 |
FM7 | 20/40A Вентилятор 2 |
FM8 | 40A Электрообогреватель стекла |
1 | |
2 | 10A ЭБУ автоматической коробки передач, селектор положения рычага переключения автоматической коробки передач |
3 | 25A ABS |
4 | 20A Работающий двигатель |
5 | 15A Сдвоенное реле 12-ти клапанного турбодизеля 2.1 литра и двигателя V6 24-х клапанного 2.0 литра с турбокомпрессором и впрыском топлива, ЭБУ двигателя V6 2 литра с турбокомпрессором и впрыском топлива |
6 | 10A Звуковой сигнал |
7 | 15A Таймер омывателя фар |
8 | |
9 | 10A Лямбда-зонд |
10 | 10A Топливный насос |
11 | |
12 | 10A Левая противотуманная фара |
13 | |
14 | 10A Левая фара дальнего света |
15 | 10A Правая фара дальнего света |
Вариант 2
Схема
Назначение
1 | 10A Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования. |
2 | 15A Топливный насос, электроклапан улавливателя топливных паров |
3 | 10A Электронный блок |
4 | 10A Компьютер двигателя и АКП. |
5 | 10A Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла. |
6 | 15A Передние противотуманные фары. |
7 | 20A Омыватели фар |
8 | 20A Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления |
9 | 15A Левая фара ближнего света |
10 | 15A Правая фара ближнего света |
11 | 10A Левая фара дальнего света. |
12 | 10A Правая фара дальнего света. |
13 | 15A Звуковой сигнал |
14 | 10A Насос омывателя ветрового и заднего стекол |
15 | 30A Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска. |
16 | 30A Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска. |
17 | 30A лектрические регулировки положения сиденья пассажира. |
18 | 40A Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла |
Вариант 3
Схема
Расшифровка
1 | 10 | Фонари заднего хода, дубль-реле впрыска, датчик температуры масла, датчик уровня масла, компрессор системы кондиционирования. |
2 | 15 | Топливный насос, электроклапан улавливателя топливных паров |
3 | 10 | Электронный блок. |
4 | 10 | Компьютер двигателя и АКП. |
5 | 10 | Компьютер сажевого фильтра (FAP), реле стеклоочистителя заднего стекла. |
6 | 15 | Передние противотуманные фары. |
7 | 20 | Омыватели фар. |
8 | 20 | Компьютер бензинового двигателя с непосредственным впрыском, Педаль сцепления. |
9 | 15 | Левая фара ближнего света. |
10 | 15 | Правая фара ближнего света. |
11 | 10 | Левая фара дальнего света. |
12 | 10 | Правая фара дальнего света. |
13 | 15 | Звуковой сигнал. |
14 | 10 | Насос омывателя ветрового и заднего стекол. |
15 | 30 | Катушка зажигания, стеклоочиститель, кислородный датчик, датчик давления масла, система впрыска. |
16 | 30 | Компрессор, датчик температуры масла, датчик уровня масла, стоп-сигналы, генератор, датчик попадания воды в дизтопливо, реле управления компьютером впрыска. |
17 | 30 | Электрические регулировки положения сиденья пассажира. |
18 | 40 | Вентилятор климатической установки, стартер, малая скорость работы очистителя ветрового стекла. |
Реле
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
- На карте стоит ограничение на оплату покупок в интернет
- Пластиковая карта не предназначена для совершения платежей в интернет.
- Пластиковая карта не активирована для совершения платежей в интернет.
- Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Общие сведения
Рис. 1.112. Моторный отсек (бензиновый двигатель 1,1 и 1,4 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина Рис. 1.113. Моторный отсек (бензиновый двигатель 1,6 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.114. Моторный отсек (бензиновый двигатель 2,0 л 16V): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.115. Моторный отсек (дизельный двигатель 1,4 л HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — топливоподкачивающий насос; 4 — воздушный фильтр; 5 — горловина бачка тормозной жидкости; 6 — аккумуляторная батарея; 7 — расширительный бачок системы охлаждения; 8 — масляный щуп; 9 — маслоналивная горловина
Рис. 1.116. Моторный отсек (дизельный двигатель 1,9 л): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения; 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Рис. 1.117. Моторный отсек (дизельный двигатель 2,0 л, HDI): 1 — бачок гидроусилителя; 2 — бачок омывателей ветрового стекла и фар; 3 — горловина расширительного бачка системы охлаждения 4 — горловина бачка тормозной жидкости; 5 — аккумуляторная батарея; 6 — воздушный фильтр; 7 — масляный щуп; 8 — маслоналивная горловина
Данный раздел составлен на основе требований по обслуживанию, предъявляемых предприятием — изготовителем автомобиля, и направлен на то, чтобы помочь владельцу автомобиля грамотно обслуживать его и поддерживать в исправном состоянии. При обращении к тому или другому механизму или узлу для проведения работ по ТО необходимо ознакомиться с разделами, посвященными его конструкции, и правилами снятия и установки на автомобиль, изложенными в настоящем руководстве. Это повысит качество проводимых работ и сэкономит время на проведение ТО. Агрегаты, расположенные в моторном отсеке, приведены на рис. 1.112 ,1.113, 1.114, 1.115, 1.116, 1.117.
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

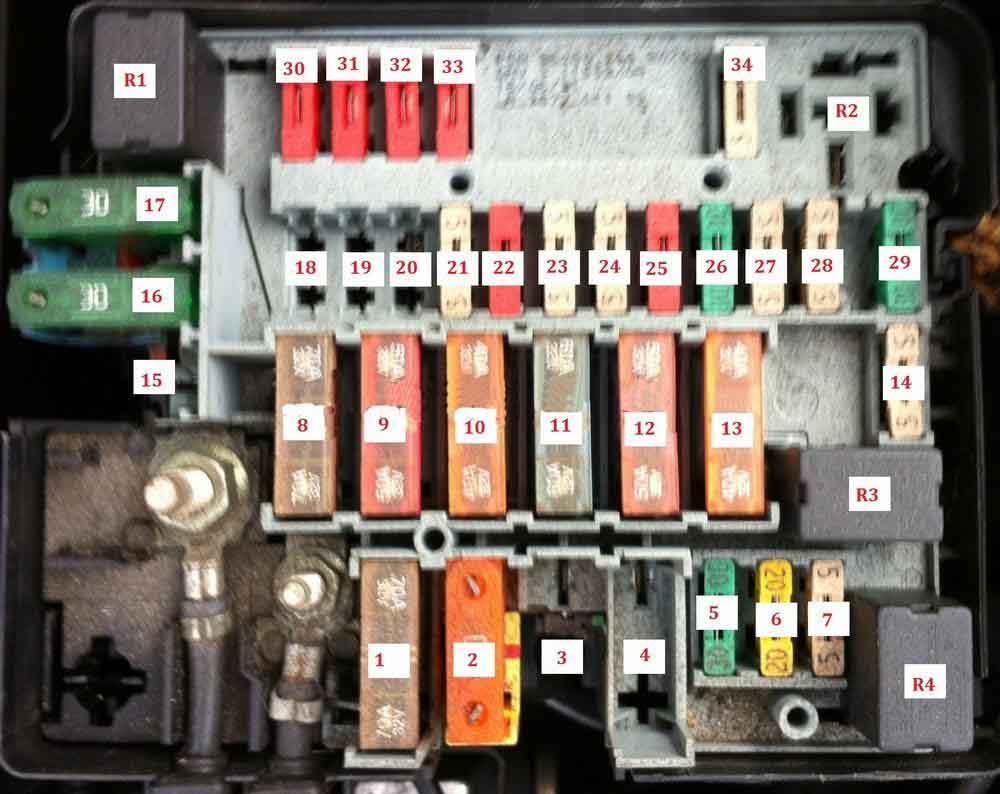

Предохранители и реле под капотом
Основной блок находится в моторном отсеке с левой стороны.
Вариант 1 (до 2002 г.в.)
Фото-схема
Описание
R1 | Реле противотуманных фар |
R2 | Реле насоса воздуха (AIR) |
R3 | Реле управления двигателем |
R4 | Реле звукового сигнала |
F1 | (70A) Многофункциональный модуль управления |
F2 | (40A) Реле 1 вентилятора двигателя охлаждающей жидкости двигателя |
F3 | (70A) Подогреватель охлаждающей жидкости двигателя-HDi |
F4 | — |
F5 | (20A / 30A) Передние противотуманные фары, сигнал, боковые / задние фонари |
F6 | (5A / 10A / 20A) Кондиционер (AC), дневные ходовые огни, подогрев передних сидений |
F7 | (5A / 20A) Двигатель вентилятора охлаждающей жидкости двигателя (без переменного тока), реле двигателя вентилятора — некоторые модели (с переменным током) |
F8 | (70A) Блок предохранителей |
F9 | (50A) Многофункциональный модуль управления |
F10 | (40A) Переключатель света |
F11 | (60A) Блок предохранителей |
F12 | (50A) переключатель зажигания |
F13 | (40A) переключатель зажигания |
F14 | (5A / 30A) Сигнализация, соединитель линии передачи данных (DLC), дневные ходовые огни, омыватели фар |
F15 | — |
F16 | (30A) Антиблокировочная система (ABS) |
F17 | (30A) Антиблокировочная система (ABS) |
F18 | (20A) Омыватели фар — некоторые модели |
F19 | — |
F20 | (15A) Топливный подогреватель-HDi некоторые модели |
F21 | (5A) Блок управления AC, панель управления функциями AC / нагреватель, модуль управления двигателем вентилятора двигателя HFY / HFZ / KFX / NFZ |
F22 | (10A / 30A) Управление двигателем-LPG, задние электрические стеклоподъемники-некоторые модели |
F23 | (5A) Антиблокировочная система (ABS) |
F24 | (5A) Управление двигателем, реле таймера свечи накаливания |
F25 | (10A) Топливный насос, переключатель инерционного отключения топлива (IFS) |
F26 | (10A / 30A) Управление двигателем, топливный насос |
F27 | (5A / 10A / 20A) Управление двигателем-HDi, автоматическая коробка передач (AT) |
F28 | (5A) Нагреватель корпуса дроссельной заслонки |
F29 | (20A / 30A) Двигатель вентилятора охлаждающей жидкости двигателя — некоторые модели, реле для впрыска вторичного воздуха (AIR) |
F30 | (10A) Передняя противотуманная фара, правая, передние противотуманные фары с включенной контрольной лампой |
F31 | (10A) Передняя противотуманная фара слева |
F32 | (10A) автоматическая коробка передач (AT), разъем для передачи данных (DLC), нагреватель охлаждающей жидкости двигателя HDi, датчик уровня охлаждающей жидкости двигателя, узел впрыска, реверсивная лампа / с, датчик скорости автомобиля (VSS) |
F33 | (10A) Автоматическая коробка передач (AT) |
F34 | (5A / 15A) Управление двигателем |
Вариант 2 (с 2002 г.в.)
В данном блоке также возможно 2 варианта. Хотя схема может выглядеть по разному, расшифровка одна.
Таблица с обозначением
1 | 10А Электронный блок свечей накаливания дизельного двигателя, датчик присутствия воды в дизельном топливе, выключатель фонаря заднего хода, датчик скорости, расходомер воздуха дизельного двигателя |
2 | 15А Электромагнитный клапан абсорбера, топливный насос |
3 | 10А Компьютер АБС |
4 | 10А Компьютер автоматической коробки передач, компьютер двигателя |
5 | Не используется |
7 | 20А Насос омывателя фар |
8 | 20А Реле вентилятора системы охлаждения двигателя, компьютер двигателя, ТНВД дизельного двигателя, регулятор высокого давления топлива в дизельном двигателе, электроклапан двигателя |
9 | 15АЛевая фара ближнего света |
10 | 15А Правая фара ближнего света |
11 | 10А Левая фара дальнего света |
12 | 15А Правая фара дальнего света |
13 | 15А Звуковые сигналы |
14 | 10А Насосы омывателей ветрового и заднего стекол |
15 | 30А Блок подогрева корпуса дроссельной заслонки, ТНВД дизельного двигателя, кислородный датчик, компьютер двигателя, расходомер воздуха, катушка зажигания, электроклапан двигателя, блок подогрева дизельного топлива, форсунки |
16 | 30А Реле компрессора |
17 | 30А Максимальная и малая скорости работы стеклоочистителя |
18 | 40А Электровентилятор системы отопления и вентиляции |
Некоторые реле находятся внутри блока.
Реле бензонасоса
Отдельные реле находятся рядом с устройством их обслуживающих. Например, реле на вентилятор охлаждения двигателя.
Макси предохранители
Отдельно (с обратной стороны) располагаются предохранители высокой мощности. Они рассчитаны на большой ток, обеспечивают дополнительную защиту цепей электрооборудования.
Описание
- (20A) Реле вентилятора системы охлаждения
- (70A) Модуль управления ABS
- (30A) Модуль управления ABS
- (70A) Блок предохранителей / релейная пластина, фасция (F9-F12 / F16), многофункциональный модуль управления
- (70A) Блок предохранителей / релейная пластина, фасция (F1 / F4 / F5 / F7 / F14 / F15 / F23)
- (30A) Насос гидроусилителя рулевого управления
- (30A) Включатель зажигания
- (30A) Выходной усилитель аудиоустройства
Предисловие
Начиная с 1 января 2000 года во многих странах Европы вступил в силу, новый экологический стандарт – EURO 3, регулирующий содержание токсичных веществ, в выбросах автомобилей. Для компании “ПЕЖО” Groupe PSA это естественно не было неожиданностью, поскольку модернизация автомобилей и двигателей уже постепенно шла.
Если говорить про автомобили, оснащёнными двигателями серии TU, то изменения коснулись следующих узлов:
- Снижена скорость испарения топлива (изменён материал топливного бака и заливной горловины, уменьшен диаметр заливной горловины, ключ крышки топливного бака нельзя вынуть, если крышка не установлена).
- Каталитический нейтрализатор отработавших газов расположили непосредственно под выпускным коллектором.
- Установили новую, вынесенную, модель масляного фильтра, со съёмным фильтрующим элементом, который обеспечивал высокую степень экологичности.
Внутри компании “ПЕЖО”, стандарт EURO 3 обозначили как L4 – для пассажирских автомобилей и W4 – для грузопассажирских. В итоге, двигатели TU3JP L3/W3 KFX, после всех изменений получили название TU3JP L4/W4 KFW.
Новый экологический стандарт также наложил свой отпечаток на состав топлива и систему управления двигателем. Компьютер впрыска (ЭБУ), теперь постоянно отслеживал:
- Пропуски воспламенения
- Эффективность каталитического нейтрализатора
- Состояние кислородных датчиков
- Неразрывность цепи электромагнитного клапана продувки бачка абсорбера топливных паров.
Кроме того, блок управления обязательно должен был иметь Бортовую Систему Диагностики EOBD. Эта система предупреждала водителя, с помощью сигнализатора диагностики CHECK ENGINE, о всех неисправностях двигателя, которые могут повлиять на токсичность его работы. Всем этим требованиям, в начале 2000-ых годов, удовлетворяла система Sagem S2000, которая и пришла на смену устаревшим Sagem SL96 и Bosch MP7.3
Не смотря на довольно длительный срок применения ЭБУ Sagem S2000, в автомобилях разных производителей (Citroen, Peugeot, Renault) и большое количество доступной информации, до сих пор, в интернет пространстве, возникают вопросы о взаимозаменяемости этих блоков и способах чтения/записи программного обеспечения (прошивок) в них. В нескольких статьях (в одну всё не поместилось), я попытаюсь наиболее полно и доступно рассказать о блоках Sagem S2000, на какие автомобили устанавливались, как их отличать друг от друга, на чём собраны и как подключаться.
Полезные ссылки
Руководство по ремонту Peugeot разделено на главы: Устройство автомобиля описываются общие сведения и паспортные данные автомобиля ; Инструкция по эксплуатации подготовка к выезду, рекомендации по безопасности движения ; Неисправности в пути советы, которые помогут Вам в случае неожиданной поломки в дороге ; Техническое обслуживание подробные рекомендации по проведению всех процедур обслуживания ; Инструкции по ремонту двигатель, трансмиссия, ходовая часть, рулевое управление, тормозная система, а также включены сборочно-разборочные работы, необходимые в процессе ремонта Peugeot ; Электрооборудование подробный мануал по диагностике и устранению неисправностей, отдельно описаны основные блоки и даны подробные электрические схемы Peugeot Книга «Peugeot

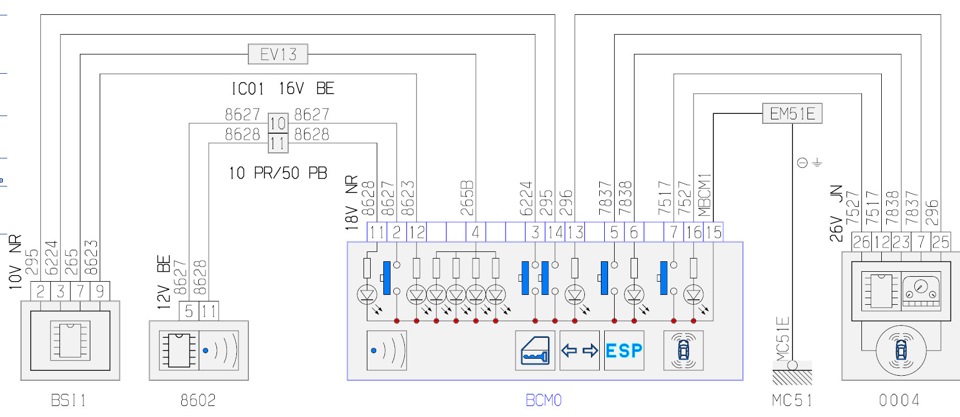

В оригинале, точки подключения должны находиться в следующих местах: Точка плюсового подключения Точка подключения земли Соответственно «плюс» я буду брать со штатной колодки, которая в любом случае болтается под торпедо, а вот минус, как мне показалось, проще взять с 15 контакта панели кнопок, так как по схеме этот провод и приводит в оригинальную точку подключения: Схема подключения кнопок включения ЕСП На этом с теорией закончено, дальше будут просто фото блока ЕСП, трубок и разъёма датчика положения кузова.
Имя: Лёша. Руководство по ремонту Эксплуатация любого автомобиля Peugeot невозможна без знаний его устройства, особенностей обслуживания и ремонта. Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве.
Для обсуждения лучше создать тему или написать мне в личку , если поиск ничего не дал. Release 0. Вс июл 11, Уважаемые Пыжеводы-форумчане-драйвера!!! Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Поймите правильно Сегодня забрал блок ESP с трубками у lexrosh , так же он поделился разъёмами из которых можно сделать именно то, что мне нужно. SVG — формат сжатой масштабируемой векторной графики, его плюсы: масштабирование и печать схемы без потери качества, малый размер по сравнению с JPG, возможность просмотра при помощи подключаемого к IE плагина не все браузеры корректно обрабатывают SVGZ. Книга по ремонту Peugeot содержит в себе все необходимые сведения, которые помогут владельцу разобраться в устройстве автомобиля, научат грамотному уходу за автомобилем, своевременному техническому обслуживанию и правильному ремонту.
Для получения электросхем, сообщаем VIN своего льва, который внимательно списываем либо с ПТС, либо под лобовым стеклом, либо в подкапотном пространстве. Prerelease: В интересах сохранения информативности данной темы, делаем только запросы на получение схем.
Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Все материалы книги основаны на конкретном опыте, полученном в процессе полной разборки и сборки Peugeot высококвалифицированными автомеханиками.
Release 0. Я до сих пор думаю — как бы мне самостоятельно всё сделать, не прибегая к помощи сервиса : Проводку-то я сам сделаю и проложу без проблем, а вот со слесаркой в такую погоду без тёплого гаража — как-то не очень : И да, отвечая на возможный вопрос о распиновке самого блока абс и есп — она полностью идентична, то есть просто вытащил фишку из одного и воткнул в другой : Пробег: км. Как скачать книгу бесплатно?
пежо 308 Ситрон с4 не работает вентилятор предохранитель реле блок управления вентелятором
