Оборудование
Рис.1.
1 – бульдозерное оборудование, 2 – базовая машина 3 – крановое оборудование, 4 – разрыхлительное оборудования, 5 – продольный брус обхватывающей рамы.
Бульдозерное оборудование предназначено для послойной разработки и перемещения грунта. Тип оборудования – с универсальным отвалом. Ширина отвала в положении путепрокладчика – 4000 мм, бульдозерном – 4570 мм, грейдерным – 4300 мм. Высота отвала 1200 мм. Размер углубления 450 мм, подъема – 3700 мм. Угол перекоса отвала до 10 градусов.
Бульдозерное оборудование располагается в передней части машины и состоит из обхватывающей рамы, толкающей рамы, отвала, лыжи и механизмов управления.
Обхватывающая рама
предназначена для передачи усилий от корпуса машины на толкательную раму. Она имеет П – образную форму и состоит из двух боковых продольных брусьев, соединенных в передней части корпуса машины поперечной балкой и двух упорных кронштейнов.
Толкательная рама
предназначена для передачи усилий, возникающих при разработке грунта, от обхватывающей рамы на отвал и прикрепленной к ней всех основных частей бульдозерного оборудования. Она представляет собой сварную конструкцию коробчатого сечения, выполненную в форме арки .
Отвал
предназначен для послойного срезания и формирование призмы грунта. Он воспринимает усилия от толкающей рамы в процессе разработки грунта. Основными частями отвала есть левое и правое крыло и центральная часть. Левое и правое крыло отвала одинаковые по строению и представляют собой сварную металлоконструкцию .
Лижа
предназначена для регулирования толщины срезаемого слоя почвы при путепрокладочном положении крыльев отвала. Она воспринимает вертикальные нагрузки, возникающие в процессе разработки грунта, и тем самым частично разгружает гидроцилиндры механизма подъема. При движении машины вперед лыжа копирует поверхность местности, заставляя приподниматься или опускаться отвал, поддерживает постоянную толщину срезаемого грунта. Она крепится к центральной части отвала и вынесена вперед. Основными частями лыжи является кронштейн, опора, цепь и гидроцилиндр.
Механизмы управления
предназначены для изменения положения бульдозерного оборудования. К ним относятся: два механизма установки крыльев, механизм перекоса отвала, механизм поворота и механизм подъема бульдозерного оборудования.
В транспортном положении бульдозерное оборудование фиксируется двумя пальцами путем соединения балки с корпусом машины и двумя винтовыми штангами, которые соединяют корпус машины с качающимися стойками.
Управление бульдозерным оборудованием осуществляется с пультов управления.
Цена
Новый снегоход можно приобрести по стоимости в пределах от 250 тысяч рублей и до 300 тысяч российских рублей. Конечная стоимость техники, как правило, напрямую зависит от таких факторов, как год производства, комплектация, а также и версия (базовая или же модифицированная).
Наиболее дешевым вариантом является приобретение подержанного снегохода. Стоимость на такую машину в основном зависит от года производства, общего технического состояния и количества пройденных километров. Ценовой диапазон от 180 тысяч рублей и до 240 тысяч российских рублей.
Дополнительные характеристики
- Гусеница. Ее средняя ширина составляет около 500 мм. Корд выполнен из качественной ткани, армированной по краям стеклопластиковыми звеньями в виде стержней;
- Также к ходовой части относятся и полозья лыж, изготовленных из качественной, стали. Это позволяет лучше проходить участки с оголением почв. Для смягчения хода используются накладки на лыжи из пластика. Главной особенностью является то, что лыжи всегда 2 (снегоход буран комплектуется одной). Помимо этого, данный элемент предусматривает возможность тюнинга (например, установку расширителей для лыж снегохода тайга);
- Ремни устанавливаются импортные (Dayco);
- Носок крепится заклепками и изготовлен из формованного полиэтилена;
- При общей грузоподъемности в 200 кг предусматривается возможность крепления прицепа весом до 220 кг. И это при том, что габариты у снегохода достаточно скромные. Если прицеп вам не нужен, то выбирайте модель с собственным багажником.
Технические параметры
Всего помимо базовой версии тайга 500 (не путать с маркой буран) предусматривается еще 9 версий комплектации данных снегоходов. Им присваиваются особые маркеры (например, снегоход тайга ст500д ). Рассмотрим более подробно описание базовых параметров технических характеристик:
- Особенности корпуса. Рама изготавливается из качественной стали и является цельносварной;
- Капот. Изготовлен из стеклопластика. На нем монтируются такие элементы как ветровик (возможен тюнинг), фара и приборный щиток со спидометром;
- Двигатель. Основными являются рмз – 500 (мощность в 38 л. с. и 1 карбюратор) или новейший рмз – 500 – 10 (мощность 50 л. с., 2 карбюратора). Помимо этого, есть отличия и в смазке. В первом варианте масло смешивается с бензином, а во втором – смазка раздельная. Также существуют версии с мотором под различные сорта бензина (76, 80 и 92). Расход топлива зависит от версии и развиваемой тайга 500 скорости;
- Трансмиссия (автоматический клиноременной вариатор);
- Тормоза дисковые (управляются при использовании тросика);
- Подвеска (передняя) снабжена пружинным или гидропневматическим амортизатором. Задняя (склизовая) также амортизирована;
- Коробка передач представляет собой шестеренчатый привод с ручным переключением скоростей, которых в тайге предусматривается 4 (нейтральная, пониженная, повышенная и задняя).
Актуально ли?
Модель «БАТ-М» актуальна и в наше время. Можно много говорить о её заслугах с технической стороны как оборудования, но не стоит забывать о ее преимуществах как средства эксплуатации: вместительная кабина, где с комфортом могут расположиться два взрослых человека, а из-за нахождения двигателя под кабиной легко решается проблема обогрева салона в холодное зимнее время.
Со стороны людей, вплотную имевших дело с этой необычной машиной (а это обслуживающий персонал и водители-эксплуататоры), можно получить удивительно единодушные отзывы. «БАТ-М», работа которого никого не оставила недовольным, получает от потребителей только хорошие оценки.
Замеченные недостатки
Минусов по отзывам владельцев не так уж и много. Некоторые отмечают то, что при усиленных нагрузках чувствуется запах топлива. Также снегоход часто рекомендуют тем, кто только начинает тренироваться в экстремальном вождении. Все же полноценный внедорожник тайга заменить не сможет.
А вот для тренировок все модели будут хороши. Зачастую опытным не хватает мощности при проезде по глубоким заносам. Но, в целом отзывы неоднозначны. Кто-то утверждает, что буран лучше, кто – то наоборот.
Многие отмечают довольно высокие цены. Но, тут стоит сразу отметить, что это обусловлено большим количеством импортных деталей в сборке. Даже те элементы, которые производят у нас, зачастую делают из новых импортных материалов (которые будут получше).
Путепрокладчик БАТ-М
Путепрокладчик БАТ-М относится к классу инженерных (дорожных) машин и предназначен для прокладывания колонных путей, засыпки воронок, рвов, траншей, устройства пологих спусков на крутых склонах; проделывания проходов в завалах, инженерных заграждениях противника, прокладывания просек в кустарнике, мелколесье; расчистки дорог и колонных путей от снега, расчистки обломков зданий, отрывки кюветов; может использоваться для отрывки котлованов, окопов и укрытий для техники, грузоподъемных работ, засыпки собранных в котловане блиндажей, убежищ. Нередко БАТ-М использовался для завалки деревьев на дорогах. Его тактико-технические характеристики (далее ТТХ) позволяют заваливать деревья в диаметре до 40 см. Базовая машина — путепрокладчик БАТ на основе АТ-Т (артиллерийский тягач), от которого машина отличается гидравлическим, а не механическим (тросовым) управлением рабочего органа (отвала). Двигатель модели А-401 (V-12, дизель, атмосферный), мощностью 415 л. с. По типу смазки данный двигатель является с сухим картером. Для чего у него отдельно установлен масляный бак с двойной емкостью (основной и запасной), общим объемом около 90 литров. Для закачки масла в систему используется МЗН (масло-закачивающий насос). Давление масла в системе при прогретом двигателе — 6-7 атм. Масса данного путепрокладчика составляет 27,5 тонны. При всей его мощности двигателя масса сказывается на скорости — транспортная скорость до 35,5 км/час. Кабина герметизирована, снабжена фильтро—вентиляционной установкой (ФВУ), благодаря чему машина может работать на местности зараженной отравляющими и радиоактивными веществами, причем экипаж в кабине может находится без средств индивидуальной защиты. Но до наших дней данный прибор дожил на редких экземплярах, да и сама кабина уже перестала быть герметичной… =( Возраст как ни как…
Рабочий орган (отвал) можетиметь 3 рабочих положения по ширине: бульдозерное (5 метров), двухотвальное (4,5 метра) и грейдерное (4,0 метра) . Благодаря этому путепрокладчик может использоваться для различных дорожных и землеройных работ. Расположенная впереди рабочего органа, регулируемая по высоте, лыжа обеспечивает возможность снятия земляного слоя заданной толщины. источник
В данной теме Машинки из бумаги представлена модель техники под названием “Бат” сделанная из бумаги.
В проекте ни один грамм металла не участвовал.
Хобби Александра Пивоварова машинка из бумаги
Путепрокладчик БАТ-М Путепрокладчик БАТ-М относится к классу инженерных (дорожных) машин и предназначен для прокладывания колонных путей, засыпки воронок, рвов, траншей, устройства пологих спусков на крутых склонах; проделывания проходов в завалах, инженерных заграждениях противника, прокладывания просек в кустарнике, мелколесье; расчистки дорог и колонных путей от снега, расчистки обломков зданий, отрывки кюветов; может использоваться для отрывки котлованов, окопов и укрытий для техники, грузоподъемных работ, засыпки собранных в котловане блиндажей, убежищ. Нередко БАТ-М использовался для завалки деревьев на дорогах. Его тактико-технические характеристики (далее ТТХ) позволяют заваливать деревья в диаметре до 40 см. Базовая машина — путепрокладчик БАТ на основе АТ-Т (артиллерийский тягач), от…
Достоинства снегохода
Все модели демонстрируют возможность развивать скорость от 60 до 100 км/ч даже на сильном и глубоком снегу. Также он отлично вписывается в повороты. В этом плане все модели намного лучше, чем снегоходы буран. И это обусловлено в первую очередь лучшей устойчивостью.
Даже когда размеры транспорта увеличиваются за счет прицепа, снегоход демонстрирует очень неплохие подъемы в гору. В целом, тайга ведет себя на дороге, как полноценный вездеход, и может стать неплохой альтернативой для любителей экстремального бездорожья. Помимо этого, любители тюнинга отмечают хорошую приспосабливаемость модификаций к доработкам.
Характеристики путепрокладчика
Созданный специально для глобальных идей и затей, помощник в уборке и стройках гигантских масштабов, путепрокладчик «БАТ-М», при его массе в 275 центнеров, т. е. в 27,5 тонн, оснащен большим (если в данных масштабах вообще возможно такое сравнение) баком для топлива (максимальной вместительностью в 0,9 тонн), что обеспечивает работоспособность нашего «зверя» до 15 часов. И это лишь малая часть сведений о нём.
«БАТ-М», технические характеристики которого больше напоминают танк, чем тягач, очень мощный. Вы только вдумайтесь: 305 лошадиных сил, а благодаря герметичной кабине и фильтру, машина может работать в условиях заражений и в облаках самых различных ядовитых газов! Именно это позволяет использовать путепрокладчик практически в любых условиях.
«БАТ-М» технические характеристики имеет очень внушающие. В эту конструкцию также входит огромный ковш (если можно его так назвать), способный работать в 3-х основных положениях, а именно: в бульдозерном, двухотвальном и грейдерном. Во всех рабочих режимах ковш имеет разную ширину – 5 метров, 4,5 м и 4 м. Казалось бы, что на этом все, хватит. Но нет, можно регулировать не только какие-то определенные положения ковша, но и его высоту, т. е. возможно его поднятие и опускание, а это немаловажная «опция». Более того, в распоряжении «БАТ-М» имеется мощный грузоподъемный кран, способный поднимать ни много ни мало, а 2 тонны! Сам кран регулируется с выносного пульта, что позволяет одному человеку не концентрироваться только на управлении агрегатом, но и выполнять еще какие-то посильные обязанности. В целом можно о – настоящая находка для тех, кто любит универсальную и мощную технику.
Разрыхлитель
Рис.3.
1 – балка; 2 – гидроцилиндр; 3 – корпус; 4 – рабочий элемент; 5 – рама.
Крановое оборудование
предназначено для механизации погрузочно-разгрузочных работ. Его максимальная грузоподъемность на всех вылетах стрелы – 2 т. Максимальный вылет крюка – 7,37 м. Высота подъема крюка – 7,42 м, глубина опускания от опорной поверхности гусеницы – 5 м. Расстояние при максимальном вылете крюка гусенице сбоку – 5,76 м, к стойке разрыхляя оборудования – 3 м , к балке при транспортном положении бульдозерного оборудования – 3,04 м. Скорость подъема (опускания) груза – 0,196-0,04 м/с.
Основными частями кранового оборудования является опорно- поворотное устройство, стрела, механизм поворота, грузовая лебедка, гидроцилиндр изменения вылета стрелы, приборы безопасности и электрооборудования.
Опорно–поворотное устройство
предназначено для крепления кранового оборудования к корпусу машины и передачи статических и динамических нагрузок, возникающих при работе механизмов. Основными частями опорно- поворотного устройства есть основа, опорный подшипник и поворотная платформа.
Стрела
предназначена для крепления механизмов и передачи возникающих от перемещения груза усилий на опорно-поворотное устройство. Она состоит из неподвижной и выдвижной секций.
Механизм поворота,
предназначенный для поворота кранового оборудования относительно вертикальной оси и остановки его в требуемом положении. Он установлен сверху на поворотной платформе и состоит из гидромотора 210.20, червячного редуктора, стакана, ведомой шестерни и тормоза.
Приспособления безопасности
предназначены для обеспечения безаварийной работы кранового оборудования. К приборам безопасности относятся ограничитель грузоподъемности и ограничитель высоты подъема крюка.
Электрооборудование
предназначенное для дистанционного управления работой гидропривода, обеспечения работы приборов безопасности, сигнализации, освещения. В состав электрооборудования входят блок аппаратуры, электрооборудования гидропанели, соединительные платы, вращающийся контактное устройство, концевые выключатели ограничителя грузоподъемности и ограничителя высоты подъема крюковой обоймы, светильники, крышки, розетки, выносной пульт.
Лыжи
Рис.2.
А – грейдерным положение, Б – бульдозерное положение, В – положение путепрокладчика. 1 – крыло, 2 – захват; 3 – телескопическая штанга; 4 и 13 – крюки; 5, 12, 18 – гидроцилиндры, 6 – толкающая рама, 7 – поперечная балка; 8 и 14 – рычаги; 9 и 11 – гидроцилиндры механизма перекоса; 10 – трубчатая цапфа; 15 – лыжа; 16 – цепь; 17 – полоз лыжи; 18 – палец; 20 – отвал; 21 – крышка; 22 – ножи отвала.
Разрыхлительное оборудование
предназначено для разрыхления твердых и мерзлых верхних слоев почвы. Оно установлено в задней части базовой машины и состоит из рабочего элемента и привода перемещения.
Рабочий элемент
состоит из стойки, наконечника и деталей крепления. Стойка является несущим элементом. Наконечник, который имеет устойчивое к износу наплавки, является переменной частью и непосредственно осуществляет отделение разрушения грунта при движении путепрокладчика.
Привод перемещения
рабочего элемента представляет собой Параллелограммную конструкцию, которая состоит из двух верхних тяг, рамы, корпуса и двух гидроцилиндров. Параллелограммная конструкция обеспечивает постоянный угол резания независимо от величины заглубления рабочего элемента в грунт.
Разрыхления твердых и мерзлых грунтов осуществляется на задней передаче с включением реверса вперед. Рабочим элементом нарезают ряд продольных борозд на глубину 0,5 м с расстоянием между ними 0,7-0,9 м. При необходимости нарезаются поперечные борозды под углом 50-60 градусов к продольным.
Кран

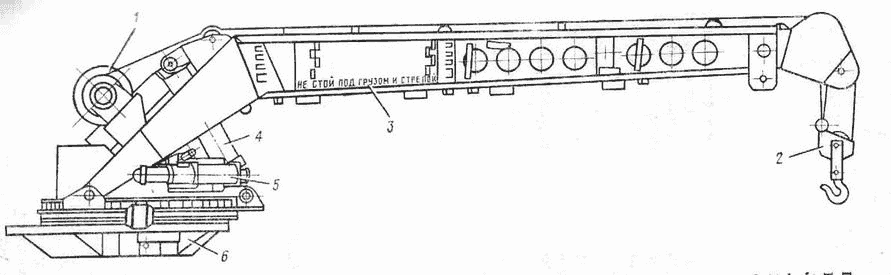

Рис.4.
1 – грузовая лебедка; 2 – крюкова обойма; 3 – стрела; 4 – гидроцилиндр вылета стрелы; 5 – механизм поворота; 6 – опорно-поворотное устройство.
Механизм отбора мощности
предназначен для привода гидронасосов. Он установлен слева в средней части корпуса базовой машины и состоит из привода редуктора и редуктора гидронасосов .
Привод редуктора
является связующим звеном между редуктором лебедки и валом отбора мощности. Он представляет собой вал, по концам которого выполнены шлицы для соединения с валом отбора мощности редуктора лебедки базовой машины и с валом редуктора гидронасосов.
Редуктор гидронасосов
представляет собой шестеренчатый механизм, выполненный вместе с фрикционной муфтой сцепления, предназначенный для включения и передачи крутящего момента от вала отбора мощности до гидронасосов. На редукторе установлены два гидронасоса 210.25 и два – 210.16. Корпус редуктора разборный.
В редукторе установлен шестеренчатый насос НШ-10Е3, который обеспечивает подачу масла для включения фрикционной муфты. Подача масла осуществляется через систему клапанов, расположенных в крышке, в полость под поршень, установленный в барабане фрикциона, сжимающего диски. Сжатием дисков осуществляется соединение барабана фрикциона и ведомого барабана, соединенного с зубчатым колесом, которое передает крутящий момент на валы гидронасосов.
Внешний вид
Дизайн имеет мужской характер – имеете достаточно агрессивные спортивные детали, представлен в строгом черном или ярком красном цвете. Впереди установлено достаточно высокое лобовое стекло, правда, достаточно узкое, не способное защитить от снега при боковых порывах ветра.
Щиток приборов минималистичен. Состоит из аналогового (стрелочного) датчика скорости и датчика топлива, контрольных ламп – все собрано в едином корпусе. Все подсветки и контрольные лампочки сделаны на светодиодах.
Корпус сделан из ударопрочного пластика АБС, хорошо показавшего себя на тест-драйвах. Кресло двойное (для водителя и одного взрослого пассажира), достаточно мягкое, но не «проваливающееся». В задней части снегохода установлена спинка и небольшие боковые поручни, за которые пассажир может держаться во время езды.
История появления
Выпускают снегоходы тайга с 1997 года. Разрабатывалась данная версия для использования в армейских частях, расположенных на севере и бригадами быстрого реагирования. Много лет (вплоть до 2015 года) снегоход был запрещен к розничной или оптовой продаже частным лицам.
И лишь последние несколько лет у гражданских появилась возможность в полной мере оценить все возможности техники с маркой тайга 500. Многие сразу стали сравнивать их со снегоходами буран, решая, какой лучше.
В модельный ряд данной марки входят несколько линеек двухместных:
- Патруль;
- Барс;
- Варяг;
- Лидер;
- Спутник;
- Атака.
Также имеются и более облегченные одноместные варианты:
- Рыбинка;
- TIKSY 250.
